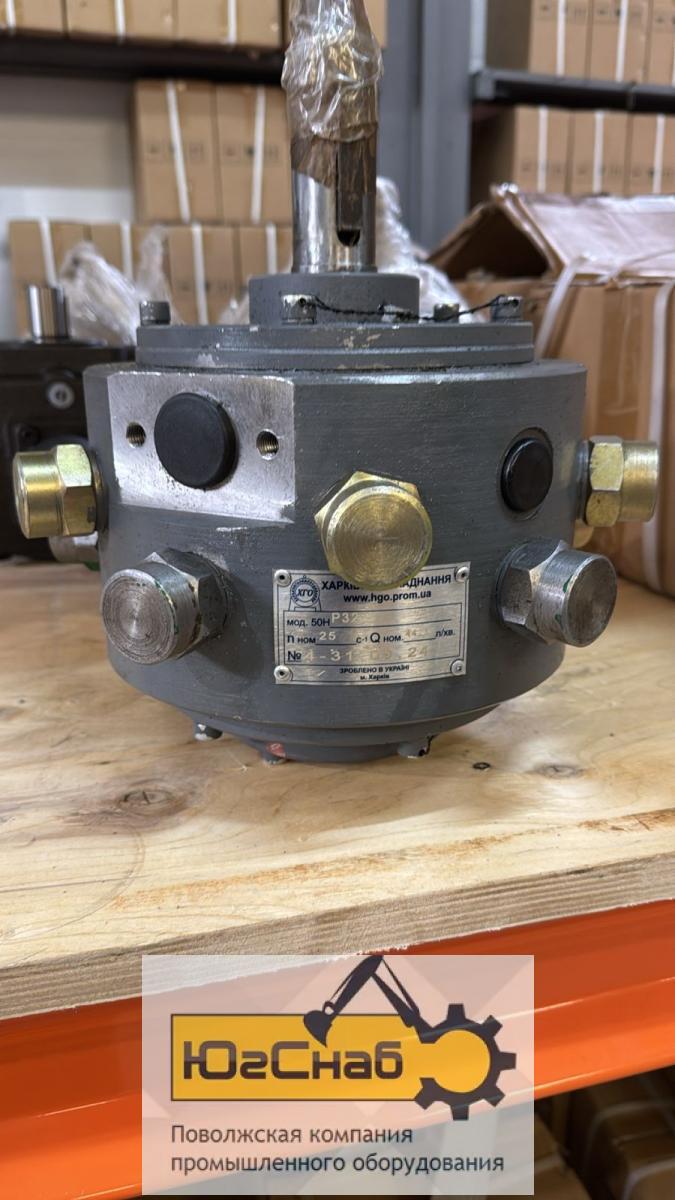

Насос радиально-поршневой нерегулируемый 50НР 32

Общее описание

Насос 50НР 32 представляет собой радиально-поршневой нерегулируемый гидравлический агрегат, предназначенный для нагнетания рабочей жидкости в гидросистемы промышленного оборудования. Изделие широко применяется в термопластавтоматах, кузнечно-прессовом производстве (листогибы, пакетировочные прессы), в горно-металлургической промышленности и других гидрофицированных механизмах .

Насосы типа 50НР обеспечивают получение одного или двух потоков рабочей жидкости (в двухотводном исполнении) с постоянным по величине и направлению потоком. Давление на выходе достигает 50 МПа (номинальное) и 63 МПа (максимальное кратковременное), что соответствует требованиям ГОСТ 17411-91 для общемашиностроительного применения в гидроприводах .

Расшифровка маркировки

Структура условного обозначения насоса типа 50НР имеет следующий формат:

50НР 32 / 2 - Л - П - О4

Пример условного обозначения: 50НР 32 УХЛ4 – насос радиально-поршневой, рабочий объем 32 см³, одноотводный, климатического исполнения УХЛ4, правого вращения, непогружного исполнения .

Технические характеристики

Основные параметры (одноотводный насос 50НР 32)

Частотные характеристики

Мощностные и массогабаритные характеристики

Коэффициент полезного действия и ресурс

Давление на входе

Параметры двухотводного насоса 50НР 32/2

Двухотводное исполнение насоса позволяет получать два независимых потока рабочей жидкости от одного приводного двигателя. Каждый отвод обеспечивает подачу 22 л/мин при давлении 50 МПа .

Конструктивные особенности

Радиально-поршневая схема: Насос 50НР 32 относится к радиально-поршневому типу, что означает расположение плунжеров радиально относительно оси приводного вала. Данная конструкция обеспечивает высокую устойчивость к ударным нагрузкам и возможность работы при значительных давлениях до 63 МПа .

Двухотводное исполнение: Насос 50НР 32/2 имеет два независимых отвода, каждый из которых обеспечивает подачу 22 л/мин при давлении 50 МПа. Общая производительность насоса составляет 44,1 л/мин .

Направление вращения: Стандартное исполнение насосов 50НР – правое вращение (по часовой стрелке со стороны привода). По заказу могут быть изготовлены насосы с левым вращением (в маркировке добавляется буква «Л») .

Положение при работе: Насос может эксплуатироваться в горизонтальном или вертикальном положении. Для насосов с рабочим объемом 500 см³ требуется только горизонтальное расположение, для насоса 50НР 32 с объемом 32 см³ данное ограничение не действует .

Погружное исполнение: Насосы типа 50НР могут быть изготовлены в погружном исполнении (обозначение «П»), что позволяет эксплуатировать их при погружении в рабочую жидкость .

Монтажные исполнения: Базовое исполнение насосов 50НР – фланцевое. Возможно изготовление с креплением на лапах для насосов с рабочим объемом 250 см³ и 500 см³, что в маркировке обозначается буквой «К» .

Требования к рабочей жидкости

Рабочая среда

Рекомендуемые марки масел :

• ВНИИ НП-403 по ГОСТ 16728-78

• ИГП-18, ИГП-30 по ТУ 38.101413-78

• И-20А, И-30А, И-40А по ГОСТ 20799-88

Условия эксплуатации

Применение

Гидронасос 50НР 32 применяется в следующем оборудовании и отраслях :

Насосный агрегат А50НР 32

На базе насоса 50НР 32 может быть скомплектован насосный агрегат А50НР 32, который представляет собой законченную гидравлическую установку. В его состав входят :

• Насос радиально-поршневой 50НР 32 (одно- или двухотводный)

• Асинхронный электродвигатель (мощностью от 2,2 до 37 кВт в зависимости от модели)

• Соединительная муфта (с установкой, балансировкой и центрированием на заводе-изготовителе)

• Монтажная рама

Насосные агрегаты А50НР предназначены для гидравлических агрегатов ГПД и ГПДВ, используемых в конструкциях гидропрессов ДГ24ххх, ДБ24ххх, ДЕ24ххх с усилием пресса от 25 до 400 тс, применяемых для изготовления пластмассовых деталей .

Требования к монтажу и эксплуатации

Перед установкой насоса необходимо обеспечить соблюдение следующих условий:

1. Положение установки – насос должен быть надежно закреплен на монтажной плите .

2. Соединение валов – вал привода и насоса соединяются только через упругую муфту. Осевые и радиальные нагрузки на вал насоса со стороны привода недопустимы. На заводе-изготовителе производится установка, балансировка и центрирование муфт .

3. Направление вращения – должно соответствовать маркировке на корпусе насоса. Стандартное исполнение – правое вращение (по часовой стрелке со стороны привода). По заказу могут быть изготовлены насосы с левым вращением .

4. Предохранительный клапан – для защиты системы от перегрузок обязательна установка предохранительного клапана в напорной линии.

5. Заполнение насоса – перед первым пуском насос необходимо заполнить рабочей жидкостью. Пуск сухого насоса без масла категорически запрещается .

6. Чистота системы – гидравлические магистрали должны быть очищены от механических загрязнений и иметь герметичные соединения. Для обеспечения чистоты рабочей жидкости рекомендуется применять фильтры с номинальной тонкостью фильтрации не более 25-40 мкм .

7. Контроль температуры – минимальная температура масла при запуске насоса не должна быть ниже +10°С, максимальная рабочая температура масла не должна превышать +50°С. Для обеспечения теплового режима насоса в гидравлической системе должна быть предусмотрена установка теплообменника, если ожидается превышение максимально допустимой температуры рабочей жидкости .

8. Уровень масла – масло в гидравлический бак заливают до верхнего уровня. Уровень масла в баке должен контролироваться по указателю уровня.

Комплект поставки

• Насос радиально-поршневой 50НР 32 в сборе – 1 шт.

• Паспорт и руководство по эксплуатации – 1 экз.

• Заглушки транспортных отверстий – в комплекте

При заказе насосного агрегата А50НР 32 в комплект дополнительно входят:

• Электродвигатель (асинхронный, мощностью от 2,2 до 37 кВт)

• Соединительная муфта

• Монтажная рама

Указания по заказу

При заказе гидронасоса 50НР 32 необходимо указать:

1. Полное обозначение модели (50НР 32 – для одноотводного, 50НР 32/2 – для двухотводного исполнения)

2. Необходимое направление вращения вала (правое – стандартное, левое – буква «Л» в маркировке)

3. Климатическое исполнение (УХЛ4 – стандартное, О4 – общеклиматическое)

4. Исполнение (погружное – буква «П», при необходимости)

5. Параметры электродвигателя (при заказе насосной установки А50НР)

Гарантия

Изделия соответствуют требованиям ГОСТ 17411-91 . Гарантийный срок эксплуатации устанавливается заводом-изготовителем и составляет, как правило, 12-18 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации.
