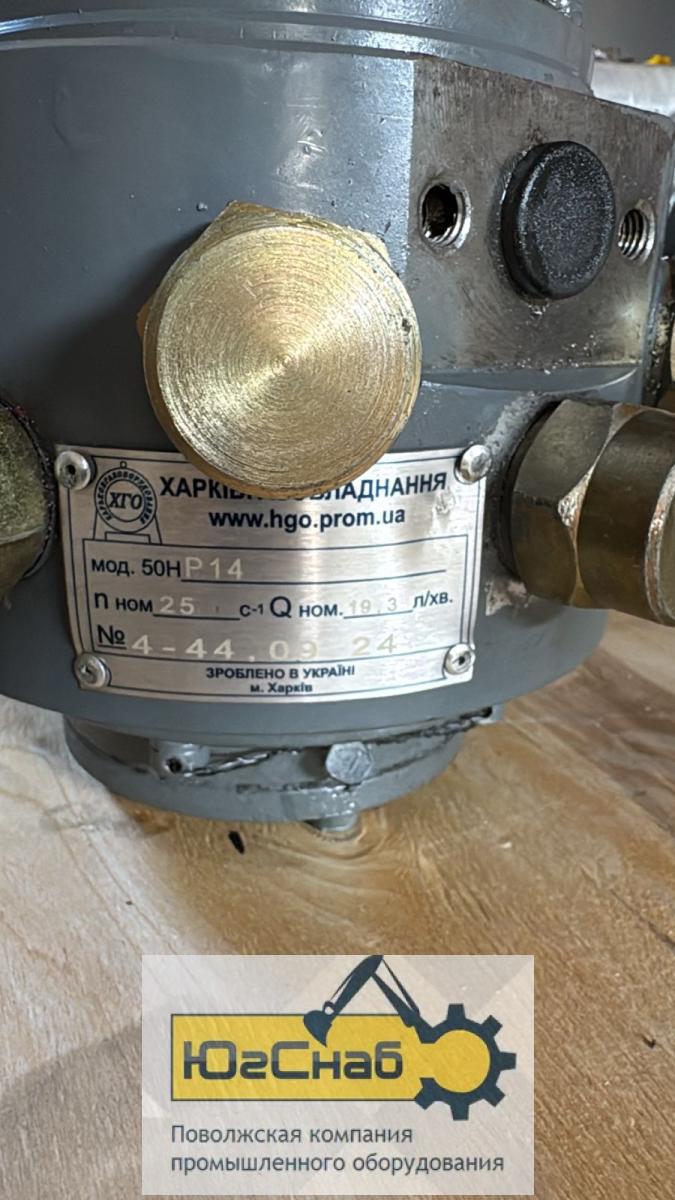

Насос секционный нерегулируемый 50НС 6,3/32-12,5/6,3

Общее описание

Насос 50НС 6,3/32-12,5/6,3 представляет собой секционный нерегулируемый гидравлический агрегат, конструктивно объединяющий в одном корпусе два типа насосов: радиально-поршневой (высокого давления) и пластинчатый (смазочный). Данное изделие предназначено для нагнетания рабочей жидкости в гидросистемы промышленного оборудования, включая термопластавтоматы, кузнечно-прессовое производство (листогибы, пакетировочные прессы), а также горно-металлургическую промышленность и другие гидрофицированные механизмы .

В отличие от насосов типа 50НР, агрегаты 50НС дополнительно оснащены пластинчатым насосом, обеспечивающим третью подачу (смазочную) рабочей жидкости под давлением до 6,3 МПа . Привод насоса осуществляется от асинхронного электродвигателя через упругую муфту. Для обеспечения теплового режима рекомендуется использовать маслобак с полезной емкостью не менее 2-3 минутной производительности насоса .

Расшифровка маркировки

Структура условного обозначения насоса типа 50НС имеет следующий формат:

50НС 6,3/32-12,5/6,3

Дополнительные индексы в маркировке :

• /2 – двухотводное исполнение (без обозначения – одноотводный)

• К – крепление на лапах (без обозначения – фланцевое крепление)

• Л – левое направление вращения (без обозначения – правое вращение)

• П – погружное исполнение (без обозначения – непогружное)

• О4 – общеклиматическое исполнение (без обозначения – УХЛ4)

Пример расшифровки: 50НС 6,3/32-12,5/6,3 – насос секционный, радиально-поршневая секция с рабочим объемом 6,3 см³, номинальное давление поршневой секции 32 МПа, пластинчатая секция с рабочим объемом 12,5 см³, номинальное давление пластинчатой секции 6,3 МПа .

Конструктивные особенности

Насос 50НС 6,3/32-12,5/6,3 конструктивно объединяет два насоса в одном корпусе с общим приводным валом :

1. Радиально-поршневой насос – нерегулируемый, давление до 50 МПа, служит для основного потока рабочей жидкости, обеспечивающего работу гидросистемы под высоким давлением .

2. Пластинчатый насос (типа БГ12-42 или аналогичный) – обеспечивает дополнительный поток рабочей жидкости под давлением до 6,3 МПа, используемый для смазки и управления вспомогательными цепями гидросистемы .

Изделие может изготавливаться в одноотводном исполнении (базовая версия) и двухотводном (с индексом /2), при котором радиально-поршневая часть формирует два независимых потока высокого давления .

Особенности конструкции:

• Корпус насоса объединяет обе секции в единую конструкцию

• Наличие пластинчатого насоса позволяет получить дополнительную подачу с низким давлением

• Применяется в гидроагрегатах ГПД и ГПДВ, используемых в конструкциях гидропрессов с усилием от 25 до 400 тс

• Интеграция с электроприводом и маслобаком обеспечивает создание законченной насосной станции

Изделие относится к классу оборудования с правым направлением вращения вала. При необходимости по заказу потребителя возможно изготовление насоса с левым направлением вращения .

Технические характеристики

Основные параметры

Частотные характеристики

Параметры давления на входе (поршневая секция)

Коэффициент полезного действия

Массогабаритные характеристики

Эксплуатационные ограничения

Требования к рабочей жидкости

Рабочая среда

Рекомендуемые марки масел:

• ВНИИ НП-403 по ГОСТ 16728-78

• ИГП-30, ИГП-38 по ТУ 38.101413-78

Условия эксплуатации

Применение

Гидронасос 50НС 6,3/32-12,5/6,3 применяется в следующем оборудовании и отраслях :

Насосные агрегаты используются для нагнетания минерального масла под давлением в гидросистемы прессового оборудования и промышленных машин, питая узлы управления гидроагрегатов .

Принцип работы

Секционный насос 50НС 6,3/32-12,5/6,3 работает по следующему принципу :

При вращении приводного вала от электродвигателя через упругую муфту приводятся в действие обе секции насоса:

1. Радиально-поршневая секция (нерегулируемая) создает основной поток рабочей жидкости под номинальным давлением до 50 МПа. При вращении приводного вала поршни, расположенные радиально, совершают возвратно-поступательное движение в цилиндрах, обеспечивая всасывание и нагнетание рабочей жидкости.

2. Пластинчатая (смазочная) секция создает дополнительный поток под давлением до 6,3 МПа, используемый для питания цепей управления гидроагрегатов и смазки механизмов.

3. При достижении заданного давления срабатывает предохранительный клапан, сбрасывая избыток рабочей жидкости в бак.

Изделие обеспечивает постоянство направления потока рабочей жидкости и может формировать один или два потока высокого давления в зависимости от исполнения .

Требования к монтажу и эксплуатации

Перед установкой насоса необходимо обеспечить соблюдение следующих условий :

1. Положение установки – насос должен быть надежно закреплен на монтажной плите. Положение насоса при монтаже может быть горизонтальным или вертикальным, за исключением насосов с рабочим объемом 500 см³, которые требуют только горизонтального расположения .

2. Соединение валов – вал привода и насоса соединяются только через упругую муфту. Привод от двигателя должен осуществляться только через упругую муфту. На заводе-изготовителе производится установка, балансировка и центрирование муфт .

3. Направление вращения – должно соответствовать маркировке на корпусе насоса. Стандартное исполнение насосов 50НС – правое вращение (по часовой стрелке со стороны привода). По заказу могут быть изготовлены насосы с левым вращением .

4. Наличие предохранительного клапана – масляные системы должны быть оснащены предохранительным клапаном с настройкой на давление не более 12,5 МПа. В гидравлических системах прессового оборудования клапан настраивается на давление не более 20 МПа .

5. Заполнение насоса – перед первым пуском насос необходимо заполнить рабочей жидкостью. Пуск сухого насоса без масла категорически запрещается .

6. Чистота системы – гидравлические магистрали должны быть очищены от механических загрязнений и иметь герметичные соединения.

7. Гидравлический бак – масло в гидравлический бак заливают до верхнего уровня. Уровень масла в баке должен контролироваться по указателю уровня .

8. Температурный режим – минимальная температура масла при запуске насоса не должна быть ниже +10°С, максимальная рабочая температура масла не должна превышать +50°С. Насос должен эксплуатироваться в чистоте .

Для обеспечения теплового режима насоса в гидравлической системе должна быть предусмотрена установка теплообменника, если ожидается превышение максимально допустимой температуры рабочей жидкости .

Комплект поставки

• Насос секционный 50НС 6,3/32-12,5/6,3 в сборе – 1 шт.

• Паспорт и руководство по эксплуатации – 1 экз.

• Заглушки транспортных отверстий – в комплекте

При заказе насосной установки А50НС в комплект дополнительно входят:

• Электродвигатель (асинхронный, мощностью от 2,2 до 37 кВт)

• Соединительная муфта (с установкой, балансировкой и центрированием на заводе-изготовителе)

• Монтажная рама

• Маслобак (при создании насосной станции)

Указания по заказу

При заказе насоса 50НС 6,3/32-12,5/6,3 необходимо указать:

1. Полное обозначение модели (50НС 6,3/32-12,5/6,3)

2. Количество отводов (для двухотводного исполнения добавляется индекс /2)

3. Необходимое направление вращения вала (правое – стандартное, левое – по заказу)

4. Климатическое исполнение (УХЛ4 – стандартное, О4 – общеклиматическое)

5. Исполнение (погружное – буква «П», при необходимости)

6. Тип монтажа (фланцевое – стандартное, на лапах – буква «К», по заказу)

7. Параметры электродвигателя (при заказе насосной установки А50НС)

Гарантия

Изделия соответствуют требованиям ТУ 2.053-1755-85 и ГОСТ 17411-91. Гарантийный срок эксплуатации устанавливается заводом-изготовителем и составляет, как правило, 12-18 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации. Товар сертифицирован .
