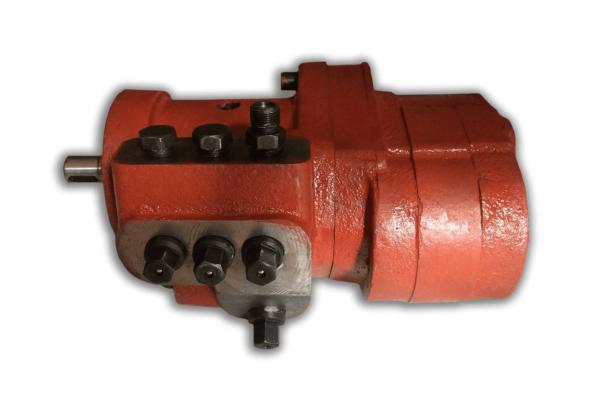

Гидравлический насос Г4617-20Е-001

Общее описание

Гидравлический насос Г4617-20Е-001 представляет собой специализированный агрегат, входящий в состав гидростанции Г4617. Данная модель является ключевым элементом гидравлических систем прессового оборудования и широко применяется в гидростанциях типа У27.06.082, У27.06.083, У27.06.102, У27.06.103, а также 1ГПД1, 1ГПД3, 1ГПД4, 1ГПД6 .

Насос обеспечивает работу гидравлических прессов, предназначенных для переработки пластмасс, резины и других материалов, с усилием от 63 до 160 тонн. Гидроагрегат управляет полным циклом движений ползуна и выталкивателя, обеспечивая точность, плавность и повторяемость операций.

Расшифровка маркировки

На основе анализа маркировки модели.

Технические характеристики

Основные параметры насоса

Параметры входящих насосов

Конструктивно насос Г4617-20Е-001 объединяет два насоса в одном корпусе :

1. Трехплунжерный насос высокого давления

   • Суммарная производительность: 8 л/мин

   • Номинальное давление: 32 МПа

   • Производительность одного плунжера: 2,7 л/мин

2. Шестеренный насос низкого давления (периферийный, подкачивающий)

   • Производительность: 110 л/мин

   • Давление: до 2,5 МПа

Электродвигатель привода

Конструктивные особенности

• Сдвоенная конструкция: объединение плунжерного и шестеренного насосов в одном корпусе с общим приводным валом

• Высокое рабочее давление: до 320 кгс/см² (32 МПа) со стороны плунжерного насоса

• Электроконтактный манометр (в исполнении «Е»): обеспечивает контроль давления и автоматизацию работы

• Фланцевое подключение к гидравлической системе пресса

• Наличие быстроразъемных соединений для подключения гидравлических линий

Принцип работы

Цикл работы насоса автоматизирован и синхронизирован с работой гидравлической системы пресса, обеспечивая:

1. Быстрое опускание ползуна за счет подачи масла от шестеренного насоса

2. Прессование при высоком давлении от плунжерного насоса

3. Выдержку под давлением с возможностью отключения двигателя (при наличии электроконтактного манометра)

4. Подъем ползуна и активацию выталкивателя

Электроконтактный манометр контролирует верхний и нижний пределы давления, подавая сигнал на систему автоматики для включения или выключения насосов, что обеспечивает поддержание заданного давления и экономию электроэнергии.

Применение

Насос Г4617-20Е-001 применяется в гидравлических прессах для:

• Переработки пластмасс и резины (литьевые машины, вулканизационные прессы)

• Прессования металлического лома

• Производства строительных материалов (кирпич, блоки)

• Прессования жмыха (пищевая промышленность)

Он входит в состав гидростанций У27.06.082, У27.06.083, У27.06.102, У27.06.103 и 1ГПД1, 1ГПД3, 1ГПД4, 1ГПД6 .

Обслуживание и ремонт

Регламентные работы

• Ежесменно: контроль уровня масла, визуальный осмотр

• Ежемесячно: проверка чистоты масла

• Раз в 6 месяцев: замена масла, очистка фильтров

• Ежегодно: диагностика манометра, ревизия узлов

Типовые неисправности

Комплект поставки

В стандартную комплектацию насоса входят:

• Гидронасос Г4617-20Е-001 в сборе – 1 шт.

• Вспомогательный электродвигатель 0,18 кВт (АИР 56А2) – 1 шт.

• Паспорт и руководство по эксплуатации – 1 экз.

Указания по заказу

При заказе насоса Г4617-20Е-001 необходимо уточнять:

1. Полное обозначение модели — Г4617-20Е-001

2. Наличие в комплекте электроконтактного манометра

3. Напряжение питания (380 В)

4. Комплектацию (входит ли электродвигатель управления)

5. Гарантийные обязательства

6. Возможность доставки и пусконаладочных работ

Для получения точной информации о наличии, цене и сроках поставки рекомендуется обращаться к официальным дилерам и поставщикам гидравлического оборудования.

Гарантия

Гарантийный срок на гидравлический насос Г4617-20Е-001 устанавливается заводом-изготовителем и обычно составляет от 12 до 18 месяцев со дня ввода в эксплуатацию при соблюдении инструкции по монтажу и эксплуатации.
