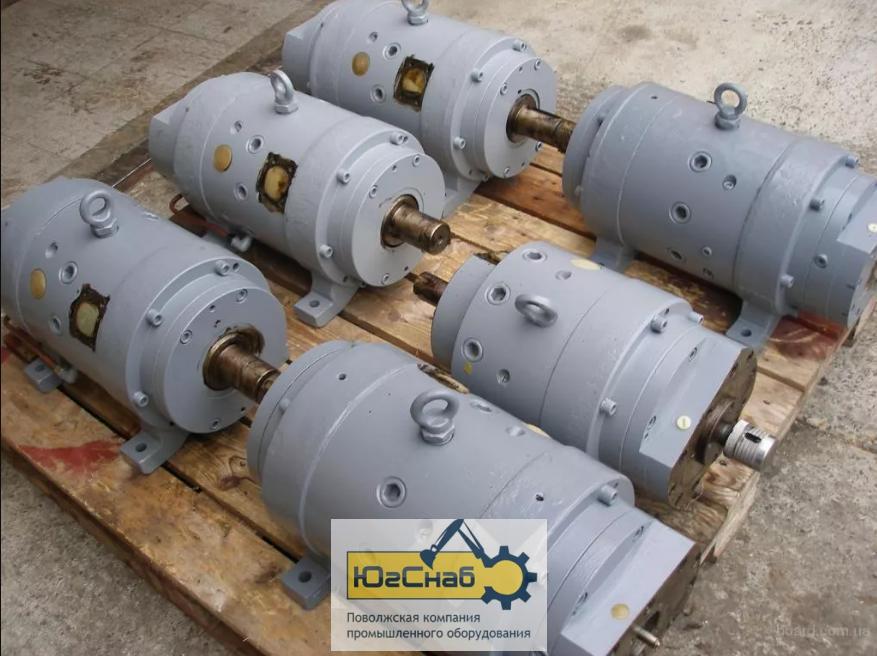

Насос аксиально-поршневой регулируемый НАР74М-224/32

Обзор товара

Насос аксиально-поршневой регулируемый НАР74М-224/32 представляет собой гидравлическую машину, предназначенную для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости с регулируемой подачей и постоянным по направлению потоком . Данная модель относится к классу аксиально-поршневых насосов с ручным механизмом изменения подачи (литера «Р» в обозначении) и предназначена для общемашиностроительного применения в объемных гидроприводах, соответствующих требованиям ГОСТ 17411-91 .

Модель НАР74М-224/32 характеризуется номинальным рабочим объемом 224 см³ и номинальным давлением на выходе 32 МПа (320 бар) . Насос нашел широкое применение в гидросистемах тяжелого промышленного оборудования, включая листогибочные и пакетировочные прессы, гидроприводы «Стан-300» и гидроцилиндры ножниц, маслонасосы печей отжига .

Назначение и область применения

Аксиально-поршневой насос НАР74М-224/32 предназначен для нагнетания рабочей жидкости в гидросистемы, где требуется регулируемая подача и высокое рабочее давление . Основные области применения:

• Листогибочные прессы

• Пакетировочные прессы

• Гидроприводы «Стан-300»

• Гидроцилиндры ножниц

• Маслонасосы печей отжига

• Тяжелое промышленное оборудование

Расшифровка условного обозначения

Маркировка насоса НАР74М-224/32 расшифровывается следующим образом :

Варианты исполнения механизма изменения подачи

Конструктивные особенности

Общее устройство

Насос НАР74М-224/32 представляет собой регулируемый аксиально-поршневой насос, конструктивно состоящий из двух основных частей :

• Поршневой насос — основной насос с рабочим объемом 224 см³

• Шестеренный насос — насос управления с рабочим объемом 28 см³

Механизм ручного изменения подачи

Механизм ручного изменения подачи (тип «Р») включает следующие элементы :

• Корпус, закрепленный на крышке шестеренного насоса

• Гайка с винтовой нарезкой внутри

• Контргайка для фиксации положения

• Толкатель, передающий усилие

• Упоры, ограничивающие ход

Принцип действия

Насос функционирует по классической аксиально-поршневой схеме: вращение вала через наклонную шайбу преобразуется в возвратно-поступательное движение плунжеров . При вращении гайки механизма управления по часовой стрелке толкатель перемещает тягу и распределительную втулку в сторону насоса, что приводит к увеличению подачи. При вращении гайки против часовой стрелки подача уменьшается за счет действия пружины, установленной на тяге в расточке приводного вала .

Величина подачи определяется по отметкам на гайке и торце корпуса: перемещение гайки на одну риску осуществляет изменение подачи насоса приблизительно на 25%. После установки требуемой подачи положение гайки фиксируется контргайкой .

Параметры регулирования ручного механизма

Технические характеристики

Основные параметры насоса

Частота вращения

Подача и мощность

Давление шестеренного насоса управления

Массогабаритные характеристики

Габаритные размеры НАР74М-224/32 (крепление на лапах)

Габаритные размеры НАРФ74М-224/32 (фланцевое крепление)

Условия эксплуатации

Рабочая среда

Рекомендуемые марки масел

• ВМГЗ ТУ38.101479

• МГЕ-46В ТУ 38.001347

• ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01

• ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008

• ВНИИ НП-403 ГОСТ 16728-78

• ИГП-30, ИГП-38 по ТУ 38 101413-97

Требования к чистоте масла

Режимы работы

Ресурс

Климатическое исполнение

Монтаж и установка

Требования к монтажу

1. Насос может устанавливаться как в вертикальном, так и в горизонтальном положении, над уровнем масла и ниже него

2. Возможны два типа крепления: на лапах (исполнение без буквы «Ф») и фланцевое (исполнение с буквой «Ф»)

3. Насосы изготавливаются правого или левого вращения (индекс «Л» в обозначении)

4. Запрещается пуск и остановка насоса под нагрузкой

Требования к гидросистеме

Для обеспечения нормальной работы насоса необходимо:

1. Тонкость фильтрации масла — не более 40 мкм

2. Класс чистоты масла — не ниже 14 по ГОСТ 17216-71

3. Обязательное наличие фильтра в гидросистеме

4. Давление на входе в насос — от -0,02 до +0,05 МПа

Варианты исполнения по креплению и вращению

Комплектация поставки

• Насос аксиально-поршневой регулируемый НАР74М-224/32 в сборе

• Паспорт изделия

Гарантия и срок службы

Преимущества модели НАР74М-224/32

Высокое рабочее давление
Номинальное давление 32 МПа (320 бар) и максимальное давление 40 МПа обеспечивают возможность использования насоса в системах с самыми высокими требованиями к давлению .

Высокая производительность
Номинальная подача 200 л/мин и номинальная мощность 118,5 кВт позволяют использовать насос в тяжелом промышленном оборудовании с высоким потреблением рабочей жидкости .

Ручное регулирование подачи
Механизм ручного изменения подачи (тип «Р») обеспечивает плавную настройку подачи в диапазоне от номинальной до нулевой с фиксацией установленного положения контргайкой .

Долговечность и надежность
Коэффициент подачи не менее 94% и КПД 89% подтверждают высокую эффективность насоса. Конструкция рассчитана на длительную эксплуатацию при соблюдении условий эксплуатации .

Варианты исполнения
Возможность выбора типа крепления (на лапах или фланцевое) и направления вращения (правое или левое) позволяет адаптировать насос под конкретную гидравлическую схему оборудования .

Широкий диапазон рабочих температур
Насос сохраняет работоспособность при температуре масла от +10 до +50°С и температуре окружающей среды от 0 до +50°С .

Условия хранения и транспортировки

Насосы аксиально-поршневые регулируемые НАР74М-224/32 должны храниться в упаковке производителя в закрытых помещениях с естественной вентиляцией. Транспортировка допускается любым видом крытого транспорта в соответствии с правилами перевозки грузов. При транспортировке и хранении следует избегать механических воздействий, способных повредить корпус и внутренние элементы насоса.
