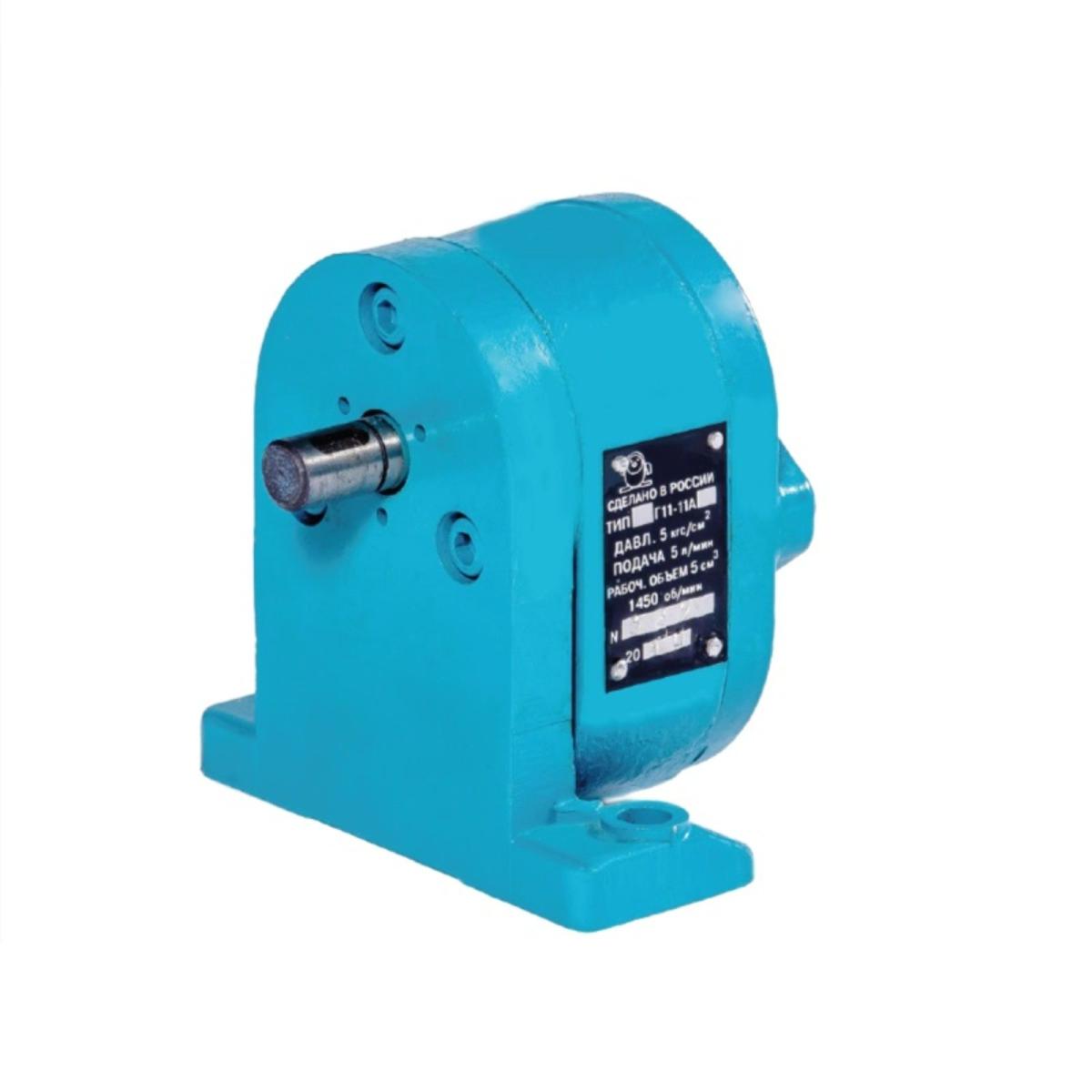

Насос шестеренный Г11-11А (5 л/мин)

Обзор товара

Насос шестеренный Г11-11А представляет собой нерегулируемую гидравлическую машину, предназначенную для нагнетания постоянного по величине и направлению потока минерального масла в смазочные системы стационарных машин и станков . Модель Г11-11А имеет номинальную подачу 5 литров в минуту и работает под давлением до 0,5 МПа (5 атм) .

Шестеренные насосы типа Г11-11А нашли широкое применение в промышленном оборудовании благодаря простоте конструкции, надежности и неприхотливости в эксплуатации. Данный насос может использоваться как в чисто смазочных системах, так и в гидравлических системах с невысокими требованиями к давлению .

Назначение и область применения

Насос шестеренный Г11-11А предназначен для нагнетания потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла от +10 до +55°С .

Основные области применения:

• Смазочные системы металлорежущих станков и стационарных машин

• Гидравлические системы с номинальным давлением до 0,5 МПа

• Системы циркуляционной смазки промышленного оборудования

• Маслостанции и смазочные установки

Насосы Г11-11А допускается применять как в чисто смазочных, так и в гидравлических системах .

Расшифровка условного обозначения

Маркировка насоса Г11-11А расшифровывается следующим образом :

Пример полного обозначения: Насос шестеренный Г11-11А УХЛ4

• УХЛ4 — климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4

Расшифровка буквенных индексов в обозначении насосов серии Г11 :

Конструктивные особенности

Общее устройство

Насос Г11-11А имеет следующую конструкцию :

• Корпус — чугунный, с расточками для размещения шестерен

• Ведущая шестерня — посажена на шпонке на ведущем валу

• Ведомая шестерня — свободно вращается на оси, запрессованной в отверстие корпуса

• Крышка — закрывает корпус насоса, содержит всасывающий и нагнетательный каналы

• Манжета — уплотнение приводного вала из маслостойкой резины

Принцип работы

При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и заполняется маслом . При входе зубьев в зацепление происходит вытеснение масла в камеру нагнетания и далее в маслопровод системы.

Подвод и отвод масла производится через отверстия с конической резьбой по ГОСТ 6111-52, расположенные в крышке насоса .

Конструктивные параметры

Присоединительные размеры

Технические характеристики

Основные параметры

Давление

Частота вращения

Мощность и КПД

Массогабаритные характеристики

Условия эксплуатации

Рабочая среда

Требования к чистоте масла

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали . Чистота рабочей жидкости должна быть не менее 13 класса по ГОСТ 17216-71 .

Климатическое исполнение

Монтаж и установка

Требования к монтажу

1. Насос устанавливается на лапах на жестком основании, исключающем вибрации

2. Допускается установка в горизонтальном или вертикальном положении

3. Привод насоса должен осуществляться через упругую муфту, компенсирующую несоосность валов

4. Осевое смещение вала насоса и привода не более 0,1 мм

5. Диаметр всасывающего трубопровода должен быть не менее диаметра входного отверстия

Рекомендации по эксплуатации

• Перед пуском обязательна заправка насоса маслом

• Фильтры устанавливаются на напорной и сливной магистралях

• Предохранительный клапан настраивается на 0,3 МПа

• Рабочая жидкость меняется по мере загрязнения, но не реже чем через полгода после начала эксплуатации

• Используется штатный сальник типоразмера 1,2-12-28-1

Типоразмерный ряд

Шестеренные насосы серии Г11 выпускаются в следующих исполнениях :

Варианты исполнения по креплению

Комплектация поставки

• Насос шестеренный Г11-11А в сборе

• Паспорт изделия

Гарантия и срок службы

Преимущества модели Г11-11А

Простота конструкции
Насос имеет минимальное количество движущихся частей, что обеспечивает высокую надежность и простоту обслуживания.

Компактность
Габаритные размеры 101×100×86 мм и масса не более 2,2 кг позволяют легко размещать насос в ограниченном пространстве оборудования .

Стабильность подачи
Коэффициент подачи не менее 74% гарантирует стабильную подачу масла в систему даже при колебаниях нагрузки .

Широкий диапазон рабочих температур
Насос сохраняет работоспособность при температуре масла от +10 до +55°С и температуре окружающей среды от +1 до +40°С .

Низкие требования к вязкости
Устройство работает на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с .

Варианты исполнения
Возможность заказа насосов с левым вращением вала или реверсивным исполнением расширяет возможности применения .

Условия хранения и транспортировки

Насосы шестеренные Г11-11А должны храниться в упаковке производителя в закрытых помещениях с естественной вентиляцией. Транспортировка допускается любым видом крытого транспорта в соответствии с правилами перевозки грузов. При транспортировке и хранении следует избегать механических воздействий, способных повредить корпус и уплотнения насоса.
