Насос шестеренный АГ11-11А

Описание товара

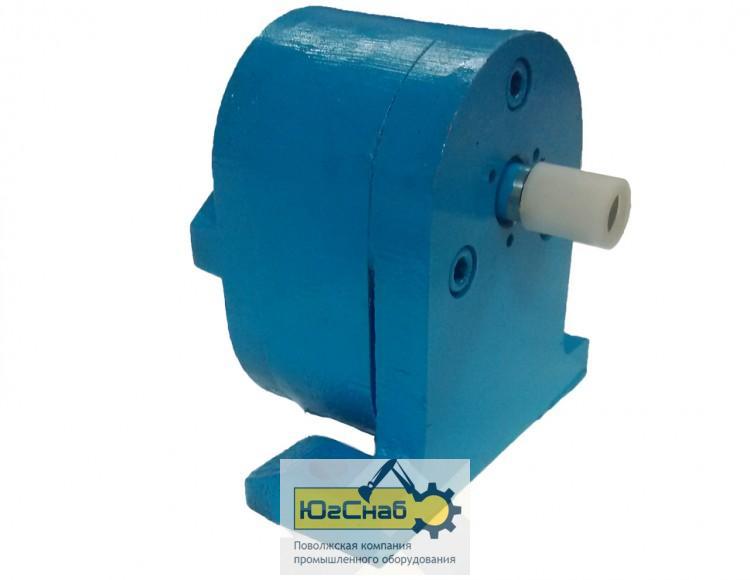

Насос АГ11-11А представляет собой шестеренный гидроагрегат объемного типа, предназначенный для нагнетания постоянного по величине и направлению потока минерального масла в смазочные системы металлорежущих станков, прессов, подъемников и другого стационарного промышленного оборудования .

В отличие от базовой модели Г11-11А с креплением на лапах, насос АГ11-11А выполнен во фланцевом исполнении . Крепление осуществляется через отверстия во фланце корпуса, что обеспечивает надежную фиксацию и упрощает монтаж на оборудовании. Фланцевое соединение позволяет устанавливать насос непосредственно на ответную поверхность агрегата, исключая необходимость в дополнительных кронштейнах.

Принцип действия насоса основан на вращении двух прямозубых шестерен (ведущей и ведомой) в корпусе . При вращении зубья шестерен вытесняют жидкость из камеры всасывания в камеру нагнетания, создавая постоянный по величине и направлению поток масла под давлением до 0,5 МПа. В обычном исполнении насосы изготавливаются с правым вращением приводного вала; по заказу потребителя доступно исполнение с левым вращением .

Насос поставляется в климатическом исполнении УХЛ4 (для районов с умеренным и холодным климатом) по ГОСТ 15150-69 . Модель АГ11-11А является модификацией базового насоса АГ11-11 с уменьшенной номинальной подачей — 5,0 л/мин вместо 8,0 л/мин .

Совместимость

Насос адаптирован для перекачивания чистых минеральных масел и других жидкостей, обладающих смазывающей способностью и не вызывающих коррозию рабочих органов насоса .

Условия эксплуатации:

• Кинематическая вязкость: от 10 до 400 мм²/с (сСт)

• Температура рабочей жидкости: от +10 до +55 °C

• Класс чистоты масла: не грубее 13 класса по ГОСТ 17216-71

• Тонкость фильтрации: не более 40 мкм (фильтры устанавливаются на напорной или сливной магистрали)

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса . Допускается применение насоса в гидравлических системах .

Технические характеристики

Типы и виды исполнения

Насосы серии Г11 выпускаются в нескольких модификациях, отличающихся производительностью и способом крепления :

По направлению вращения вала насосы изготавливаются:

• Правое — стандартное исполнение

• Левое — исполнение с добавлением литеры "Л"

По способу комплектации:

• АГ11-11А — насос без электродвигателя (фланцевое крепление)

• ВГ11-11А — насосный агрегат с фланцевым креплением насоса к двигателю

• БГ11-11А — насосный агрегат с двигателем на общей раме

Структура условного обозначения:

• А — фланцевое крепление (в отличие от Г — на лапах)

• Г — насос шестеренный

• 11 — группа и типоразмер насоса

• А — уменьшенная номинальная подача (5 л/мин вместо 8 л/мин)

Параметры выбора

При подборе насоса АГ11-11А для конкретной системы следует учитывать:

• Требуемая подача — 5,0 л/мин при номинальной частоте вращения 1450 об/мин

• Давление в системе — насос рассчитан на номинальное давление 0,5 МПа (5 атм), максимальное кратковременное — 0,6 МПа (6 атм)

• Вязкость жидкости — от 10 до 400 мм²/с при температуре от +10 до +55 °C

• Способ крепления — фланцевое (через отверстия во фланце корпуса)

• Направление вращения — для правостороннего вращения (стандарт); для левого вращения требуется заказ

• Размер резьбы — К1/4″ (коническая резьба по ГОСТ 6111-52)

• Система фильтрации — рекомендуется установка фильтра тонкостью не более 40 мкм

Область применения

Насос АГ11-11А находит применение в промышленности :

• Металлорежущие станки — смазочные системы токарных, фрезерных, сверлильных и других станков

• Прессовое оборудование — смазка движущихся частей гидравлических и механических прессов

• Подъемники и подъемно-транспортное оборудование

• Гидравлические системы — создание рабочего давления на выходе до 0,5 МПа

• Стационарные промышленные машины — системы централизованной смазки

Благодаря фланцевому исполнению и простоте конструкции, насос является надежным и удобным в монтаже решением для систем смазки стационарного оборудования .

Важное эксплуатационное примечание

Для обеспечения длительного срока службы насоса необходимо соблюдать следующие правила :

• Чистота жидкости — перекачиваемая среда должна быть без механических примесей. Установите фильтр тонкостью не более 40 мкм на напорной или сливной магистрали.

• Температурный режим — рабочая температура жидкости должна находиться в пределах от +10 до +55 °C.

• Защита от перегрузок — предохранительный клапан настраивается на давление не более 0,6 МПа.

• Всасывающая линия — трубопровод должен быть по возможности коротким, с минимальным количеством изгибов.

• Монтаж — насос может быть установлен в горизонтальном или вертикальном положении на стабильной платформе, исключающей вибрации .

• Первичный запуск — перед началом работы очистите насос от консервации и залейте чистым маслом во внутренние полости.

• Запрещено перекачивать агрессивные жидкости (кислоты, щелочи), способные вызвать окисление рабочих деталей насоса.

Для точного подбора насоса АГ11-11А под ваше оборудование рекомендуется предоставить техническим специалистам параметры вашей гидросистемы, включая требуемую подачу, давление и условия эксплуатации.
