Быстросъем на спецтехнику: гидравлический, механический и адаптеры
Современная спецтехника - экскаваторы, погрузчики, тракторы - редко работает только с одним типом навесного оборудования. В течение рабочей смены может потребоваться сменить ковш на гидромолот, грейфер, вилы или трамбовку. Без специального устройства эта процедура занимает 15-20 минут: нужно выбить пальцы, переставить навеску, совместить отверстия, забить пальцы обратно .

Быстросъем (квик-каплер, quick coupler) - это устройство, которое монтируется на стрелу или рукоять техники вместо штатного пальцевого крепления. Оно позволяет фиксировать и освобождать навесное оборудование за секунды, без выхода оператора из кабины или с минимальными ручными операциями .

В этой статье разберем: что такое быстросъем, какие типы существуют, чем отличаются механические и гидравлические модели, что такое адаптеры и как выбрать правильный быстросъем под вашу технику.

Поисковый запрос: быстросъем для экскаватора виды

Что такое быстросъем, квик-каплер и адаптер
Термины «быстросъем», «квик-каплер» (quick coupler) и «быстросъемный механизм» (quick hitch) - это синонимы. Все они обозначают устройство для ускоренной смены навесного оборудования .

Конструктивно быстросъем представляет собой металлическую раму с захватами (крюками или клиньями), которые фиксируют пальцы навески. Устройство крепится к рукояти экскаватора или погрузчика вместо штатного кронштейна, а к нему уже присоединяется ковш, гидромолот, грейфер или другой инструмент .

Адаптер - это переходная плита, которая используется для присоединения навесного оборудования к технике, когда стандарты крепления не совпадают . Адаптеры позволяют устанавливать гидромолоты, гидробуры и другое оборудование на любую спецтехнику, независимо от модели производителя .

Простыми словами:

Быстросъем - устройство на стреле техники, которое «ловит» навеску

Адаптер - переходник, который компенсирует разницу в размерах и типах крепления

Поисковый запрос: квик каплер что это

Виды быстросъемов
По принципу действия быстросъемные механизмы делятся на две основные группы: механические и гидравлические. Также существуют полуавтоматические и универсальные модели .

Механический быстросъем
Это классическая и наиболее распространенная система. Фиксация рабочего инструмента происходит за счет подвижной защелки, захватывающей пальцы навески. Приведение в действие - вручную, с помощью рычага или специального ключа .

Типы механических быстросъемов:

Винтовой - фиксация осуществляется вращением винта с помощью специального инструмента. Преимущество: наиболее простая конструкция, низкая стоимость, не требуется высокая точность изготовления деталей .

Пружинный - движение захвата осуществляется за счет цилиндрической пружины, которая перемещается рычагом. Такая конструкция более технологична, имеет лучшую компоновку (механизм размещен внутри корпуса) и меньший вес .

Плюсы механического быстросъема:

Низкая цена - существенно дешевле гидравлического

Простота и надежность - минимум деталей, нечему ломаться

Не зависит от гидравлики машины

Простота установки - не требует доработок

Минусы механического быстросъема:

Потеря времени - для переключения может потребоваться выходить из кабины

Физические усилия - рычаг может заклинивать от грязи

Человеческий фактор - можно забыть проверить фиксацию, что опасно

Нет обратной связи - из кабины не видно, надежно ли защелкнулся механизм

Поисковый запрос: механический быстросъем для экскаватора

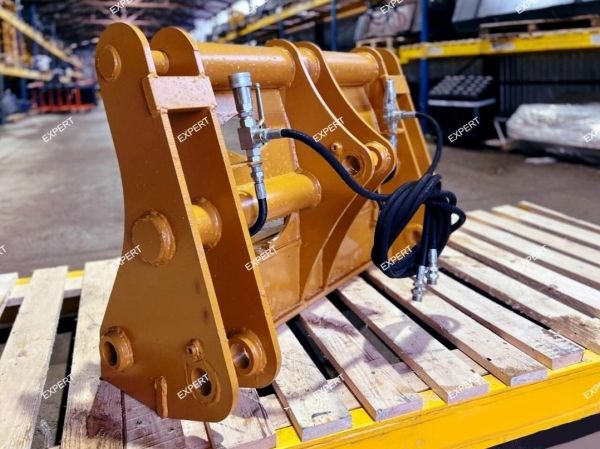

Гидравлический быстросъем
Более технологичное решение. Все действия по захвату и освобождению навески управляются непосредственно из кабины с помощью гидроцилиндров. Оператор нажимает на кнопку или джойстик - и механизм автоматически защелкивается или открывается .

Плюсы гидравлического быстросъема:

Скорость - смена инструмента за 10-15 секунд без выхода из кабины

Удобство и комфорт - оператор работает в чистой кабине, без усилий

Безопасность - системы автоматической блокировки исключают случайное расцепление

Эффективность - идеально для задач, где навеска меняется десятки раз в день

Минусы гидравлического быстросъема:

Высокая стоимость - цена в несколько раз выше механического аналога

Сложность монтажа - требует квалифицированного подключения к гидросистеме машины

Зависимость от гидравлики - при утечке или разрыве линии можно «заморозить» инструмент на стреле

Вес и габариты - немного сокращает полезную грузоподъемность и вылет стрелы

Поисковый запрос: гидравлический быстросъем для экскаватора

Другие виды быстросъемов
Полуавтоматический быстросъем - занимает промежуточное положение. Гидравлика используется для основного механизма захвата, но требуется ручная установка страховочного штифта для обеспечения безопасности .

Универсальные быстросъемы - совместимы с навесками разных стандартов крепления. Полезны, если у вас парк оборудования от нескольких производителей с разным расстоянием между пальцами .

Тилт-каплер (поворотный быстросъем) - это быстросъем с функцией наклона. Ковш или другая навеска может наклоняться влево-вправо на угол до 180 градусов. Позволяет выполнять планировку откосов, зачистку канав, рытье траншей вдоль стен без перестановки экскаватора .

Поисковый запрос: тилт каплер для экскаватора

Как выбрать быстросъем для спецтехники
1. Тип техники и вес
Быстросъемы подбираются под конкретную модель техники. Производители указывают совместимость по массе экскаватора или погрузчика (например, «для машин 7-10 тонн») . Важно учитывать:

Для экскаваторов-погрузчиков и фронтальных погрузчиков массой до 15 тонн часто подходят быстросъемы типа «от пальцев к пальцам» - переделка ковша не требуется .

Для машин массой более 15 тонн обычно требуются быстросъемы крючкового типа, так как они компактнее и не снижают грузоподъемность .

Поисковый запрос: быстросъем для погрузчика

2. Механический или гидравлический?
Механический выбирают, когда:

Бюджет ограничен

Смена навески происходит не очень часто (несколько раз в смену)

Простота и надежность важнее максимальной скорости

Нет возможности подключать дополнительную гидролинию

Гидравлический выбирают, когда:

Навеска меняется десятки раз за смену

Важна максимальная производительность

Техника уже оснащена дополнительной гидролинией

Бюджет позволяет

Поисковый запрос: какой быстросъем выбрать

3. Безопасность
При выборе быстросъема обращайте внимание на системы безопасности:

Надежные механизмы блокировки, исключающие самопроизвольное расцепление

Визуальные индикаторы фиксации (видно из кабины)

Для гидравлических моделей - системы автоматической блокировки

Даже самый удобный быстросъем бесполезен, если он небезопасен. Падение тяжелого ковша или гидромолота - это серьезная угроза для персонала и оборудования .

Поисковый запрос: быстросъем безопасность

4. Совместимость с навесным оборудованием
Некоторые быстросъемы работают только со специально адаптированными ковшами и навесками (dedicated couplers). Другие - могут захватывать любые навески с подходящими пальцами (pin-grabbers) .

Перед покупкой уточните:

Сохранится ли возможность использовать штатные ковши без доработки

Какие типы навесного оборудования совместимы с выбранным быстросъемом

Поисковый запрос: квик каплер какой выбрать

Адаптеры и переходные плиты
Адаптер (переходная плита) - это устройство, которое решает проблему несовместимости креплений между техникой и навесным оборудованием .

Когда нужен адаптер:
Разные производители - у каждого производителя техники и навесного оборудования могут быть свои стандарты крепления

Разные размеры - расстояние между пальцами, диаметр отверстий могут не совпадать

Специфические типы навески - например, гидромолоты часто требуют индивидуальной подвески под конкретную модель экскаватора

Виды адаптеров:
Переходные плиты - для присоединения гидромолотов, гидробуров, крашеров

Удлинители рукояти - для увеличения вылета (зерновые отвалы, буртовщики)

Индивидуальные адаптеры - изготавливаются под заказ для нестандартных сочетаний техники и навески

Преимущества качественных адаптеров:

Надежное соединение, компенсация различных размеров и стандартов

Равномерное распределение нагрузок

Безопасная эксплуатация навесного оборудования

Возможность использования любой навески на любой технике

Поисковый запрос: адаптер для гидромолота

Установка и эксплуатация
Монтаж быстросъема
Установка быстросъема должна выполняться квалифицированными специалистами. Особенно это касается гидравлических моделей, требующих подключения к гидросистеме машины .

Механический быстросъем устанавливается проще, так как не требует подключения гидравлики. Достаточно заменить штатное крепление на быстросъемное устройство .

Обслуживание
Для долгой и надежной работы быстросъема необходимо:

Регулярно смазывать подвижные соединения

Проверять затяжку крепежных элементов

Осматривать захваты и защелки на предмет износа

Для гидравлических моделей - проверять герметичность гидролиний

Поисковый запрос: установка быстросъема на экскаватор

Заключение
Быстросъем (квик-каплер) - это устройство, которое превращает экскаватор или погрузчик в многофункциональную машину. С ним смена ковша, гидромолота, грейфера или вил занимает не 20 минут, а 10-30 секунд .

Ключевые выводы:

Механический быстросъем - бюджетный и надежный вариант, но требует ручной фиксации

Гидравлический быстросъем - максимальная скорость и комфорт, но дороже и сложнее

Тилт-каплер - добавляет функцию наклона навески, расширяя возможности техники

Адаптеры - решают проблемы совместимости между разными производителями

При выборе учитывайте тип техники, частоту смены навески, бюджет и требования к безопасности. Лучший быстросъем - это тот, который подходит именно под ваши задачи и эксплуатируется с соблюдением всех правил безопасности .
