Регуляторы расхода серий МПГ, МБПГ и ПГ: обзор гидравлической аппаратуры
Регуляторы расхода (регуляторы потока) - это гидравлические аппараты, предназначенные для поддержания заданной скорости движения выходного звена гидродвигателя независимо от нагрузки, а в некоторых случаях - для ограничения давления в гидросистеме .

Принцип работы регулятора расхода

В основе работы большинства регуляторов расхода серий ПГ и МПГ лежит комбинация из гидродросселя и редукционного клапана, который поддерживает постоянный перепад давления на дросселирующей щели . Благодаря этому, расход рабочей жидкости, проходящей через аппарат, не зависит от давления на входе и выходе, что обеспечивает стабильную скорость движения гидроцилиндра или гидромотора .

Поисковый запрос: принцип работы гидравлического регулятора расхода

1. Регуляторы расхода серии МПГ55-1 (с предохранительным клапаном)

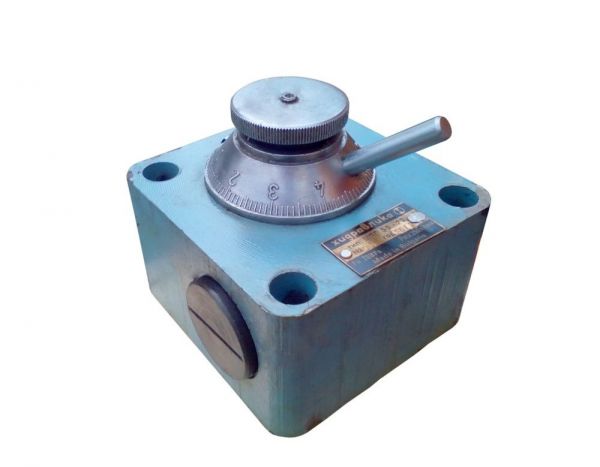

Регуляторы расхода типа МПГ55-1М и их модификации (МАПГ, МБПГ, МНПГ) оснащены встроенным предохранительным клапаном . Это устройства, которые одновременно выполняют две функции: регулируют скорость движения рабочего органа (путем изменения расхода) и ограничивают максимальное давление в гидросистеме, защищая её от перегрузок .

Конструктивно регулятор представляет собой комбинацию из последовательно установленных в корпусе регулятора расхода (с дросселем и перепадным клапаном) и предохранительного клапана. Такая конструкция делает аппарат незаменимым в гидросистемах, где требуется не только стабилизация скорости, но и защита от превышения давления .

Особенности конструкции и исполнения:

В зависимости от исполнения по давлению, регуляторы МПГ55-1М имеют следующие модификации:

МПГ55-1М: предохранительный клапан настроен на номинальное давление 6,3 МПа (63 кгс/см²)

МАПГ55-1М: исполнение с клапаном на давление до 10 МПа (100 кгс/см²)

МБПГ55-1М: исполнение с клапаном на давление до 20 МПа (200 кгс/см²)

МНПГ55-1М: регулятор расхода без предохранительного клапана

Данные регуляторы выпускаются в трех типоразмерах по условному проходу (Dy) и, соответственно, по расходу: МПГ55-12 (Dy=10 мм, расход до 32 л/мин), МПГ55-14 (Dy=16 мм, расход до 120 л/мин) и МПГ55-15 (Dy=20 мм, расход до 240 л/мин) .

Поисковый запрос: гидравлический регулятор расхода с предохранительным клапаном

2. Регуляторы расхода серии МПГ55-2 (без предохранительного клапана)
Регуляторы расхода типа МПГ55-2 (модернизированные -М) предназначены исключительно для поддержания установленной скорости перемещения рабочих органов независимо от нагрузки . В отличие от серии МПГ55-1, они не имеют встроенного предохранительного клапана.

Основные характеристики:

МПГ55-22М: Dy=10 мм, номинальный расход 25 л/мин, максимальный расход 32 л/мин

МПГ55-24М: Dy=16 мм, номинальный расход 100 л/мин, максимальный расход 120 л/мин

МПГ55-25М: Dy=20 мм, номинальный расход 200 л/мин, максимальный расход 240 л/мин

Поисковый запрос: регулятор расхода МПГ55-22 технические характеристики

3. Регуляторы расхода серии ПГ55-2, ПГ55-3, ПГ55-62 (с обратным клапаном и дополнительными функциями)
Регуляторы потока типа ПГ55 представляют собой семейство аппаратов, часто с дополнительной функциональностью, такой как встроенный обратный клапан или механизм переключения.

ПГ55-2 и ПГ55-3 (с обратным клапаном):
Регуляторы потока ПГ55-3 и МПГ55-3 снабжены обратным клапаном для свободного пропуска рабочей жидкости в обратном направлении . Это наиболее компактное и распространенное решение для типовых гидравлических схем, где требуется регулировка скорости в одном направлении и свободный слив в другом.

ПГ55-62 (с распределителем):
Регулятор расхода ПГ55-62 - это более сложное устройство, сочетающее в себе регулятор потока и распределитель . Он предназначен для выполнения цикла движения рабочего органа: быстрый подвод (БП) - рабочая подача (РП) с регулируемой скоростью, независимой от нагрузки - быстрый отвод (БО) . Переход от быстрого подвода к рабочей подаче осуществляется с помощью кулачка, установленного на движущемся узле станка.

Поисковый запрос: регулятор расхода с обратным клапаном ПГ55-3

Расшифровка маркировки регуляторов МПГ и ПГ
Понимание маркировки регуляторов расхода отечественного производства позволяет быстро определить его тип и основные параметры. Пример маркировки: МБПГ 55-14М УХЛ4.

Модернизированный: индекс "М" в конце обозначения указывает на модернизированную конструкцию

Буква давления (А, Б, Н): Первая буква после М может обозначать исполнение по давлению (например, А - 10 МПа, Б - 20 МПа). В маркировке МБПГ, буква «Б» означает, что аппарат рассчитан на высокое давление - 20 МПа

Цифра типоразмера: Первая цифра после 55- обозначает серию (1, 2, 3), вторая цифра указывает на условный проход (Dy) и диапазон расхода

1 - с предохранительным клапаном

2 - без предохранительного клапана

3 - с обратным клапаном

6 - с распределителем

Условный проход (Dy): Последняя цифра в обозначении типоразмера определяет Dy:

2 - Dy=10 мм (расход до 25-32 л/мин)

4 - Dy=16 мм (расход до 100-120 л/мин)

5 - Dy=20 мм (расход до 200-240 л/мин)

Таким образом, маркировка МБПГ 55-14М расшифровывается как: Модернизированный, Б - на давление 20 МПа, ПГ - регулятор потока, 55-1 - с предохранительным клапаном, 4 - с Dy=16 мм .

Поисковый запрос: обозначение регуляторов расхода ПГ и МПГ

Выбор регулятора расхода: критерии
При выборе регулятора расхода важно учитывать несколько основных параметров гидросистемы:

Требуемый расход: номинальный и максимальный расход жидкости в линии, где будет установлен аппарат (от 10 до 240 л/мин)

Рабочее давление: максимальное давление в гидросистеме, на которое должен быть рассчитан регулятор (до 21,5 МПа и выше)

Наличие дополнительных функций: требуется ли только стабилизация скорости (МПГ55-2) или также защита от перегрузок (МПГ55-1), свободный слив (ПГ55-3) или автоматическое переключение режимов (ПГ55-62)

Тип присоединения: регуляторы расхода МПГ и ПГ выпускаются в стыковом исполнении для монтажа на гидравлическую плиту

Условия эксплуатации: диапазон рабочих температур жидкости и окружающей среды

При правильном подборе эти аппараты обеспечивают высокую точность позиционирования и плавность хода гидравлических механизмов в течение длительного срока эксплуатации.
