Стрела крановая на спецтехнику: полное руководство по видам, применению и выбору
Крановая стрела - это навесное оборудование, которое превращает фронтальный погрузчик, трактор, экскаватор или мини-погрузчик в полноценный подъемный кран. Это незаменимый инструмент для выполнения высотных монтажных работ, погрузки-разгрузки тяжелых неделимых грузов, извлечения двигателей из техники и других задач, где стандартные вилы или ковш бессильны .

В этой статье мы подробно разберем, что такое крановая стрела, какие виды существуют, из каких узлов она состоит, где применяется и как правильно выбрать оборудование под ваши задачи.

Поисковый запрос: крановая стрела на спецтехнику виды

Что такое крановая стрела и зачем она нужна
Крановая стрела - это навесное грузоподъемное устройство, которое устанавливается на стрелу или шасси базовой машины. Её главное отличие от паллетных вил или ковша - наличие одной точки подвеса груза (крюка или другого захватного органа). Это позволяет не только поднимать, но и свободно маневрировать грузом в пространстве: вращать его, слегка отклонять от вертикальной оси, совершать точные движения в ограниченных условиях .

Стрела - это ключевой элемент рабочего оборудования, который служит для выполнения подъема, перемещения и других операций с грузами. Стрелы используются в различных типах машин, таких как экскаваторы, автокраны, погрузчики, гидроманипуляторы и телескопические погрузчики .

Почему крановая стрела часто предпочтительнее паллетных вил?

У крановой стрелы значительно больше высота подъема. Стрела позволяет работать с непаллетируемым грузом или грузом, чьи габариты существенно превышают габариты паллета. Благодаря одной точке крепления нагрузка на стрелу распределяется равномерно, а грузом легко маневрировать в ограниченном пространстве .

Классический пример задачи для крановой стрелы - выемка двигателя из трактора или грузовика. Паллетные вилы в такой ситуации не дадут сбалансировать массу груза и зафиксировать тросы в одной точке, создавая риск смещения или срыва креплений. Стрела же позволит надежно закрепить двигатель и вынуть его из корпуса машины, не повредив ни сам мотор, ни другие детали техники, так как траекторию груза можно будет легко корректировать даже руками .

Поисковый запрос: для чего нужна крановая стрела на погрузчик

Основные виды стрел для спецтехники
Крановые стрелы классифицируются по конструкции, типу привода, способу крепления к базовой машине и назначению.

По конструкции
Прямые (решетчатые) стрелы представляют собой пространственную ферму переменного сечения по длине. Изготовляются из уголкового профиля или труб. Такие стрелы чаще всего используются на кранах и экскаваторах для тяжелых работ. По длине стрела может разделяться на секции-вставки, соединенные между собой болтами .

Телескопические стрелы - наиболее распространенный тип для навесного оборудования. Состоят из двух или более секций (удлинителей), которые выдвигаются и втягиваются с помощью гидравлических цилиндров. Телескопирование позволяет существенно увеличить высоту подъема и вылет стрелы без изменения положения машины .

Стрелы с гуськом (клювом) - оснащены дополнительной секцией, шарнирно закрепленной на оголовнике основной стрелы. Различают гуськи неуправляемые, имеющие постоянное положение относительно стрелы, и управляемые (маневровые) гуськи, положение которых можно изменять, увеличивая или уменьшая общий вылет крюка . Стреловые краны, оборудованные стрелами с управляемыми гуськами, могут обеспечить подъем груза на большую высоту и с большим вылетом .

Поисковый запрос: телескопическая стрела на погрузчик

По типу базовой техники
Навесные крановые стрелы для тракторов - устанавливаются на трехточечную навеску трактора (категория II). Чаще всего монтируются на заднюю часть трактора. Такие стрелы имеют собственные гидравлические опоры (аутригеры) и подключаются к штатной гидросистеме трактора. Это полноценный манипулятор с поворотной колонной, позволяющий поднимать грузы до 3000 кг на минимальном вылете .

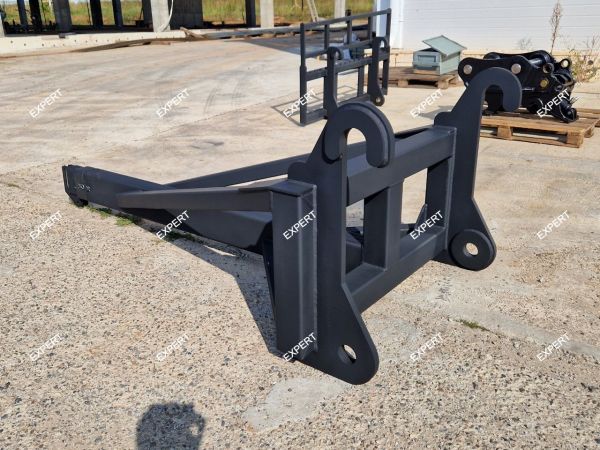

Крановые стрелы для фронтальных и телескопических погрузчиков - устанавливаются на вилочную каретку или через адаптерную плиту вместо ковша. В простейшем исполнении это телескопическая стрела с крюком на конце. Более сложные модели могут иметь гидравлический поворот и управляемый гусек.

Крановые стрелы для мини-погрузчиков - компактное оборудование для малогабаритной техники. Используется в коммунальном хозяйстве, на складах, в цехах. Позволяет увеличить высоту подъема на 1100 мм и более по сравнению со штатной стрелой погрузчика .

Поисковый запрос: навесной кран на трактор

Конструктивные элементы крановой стрелы
Современная крановая стрела состоит из нескольких ключевых узлов.

Металлоконструкция стрелы - несущая часть, воспринимающая все нагрузки. Для тяжелых условий изготавливается из высокопрочной конструкционной стали (например, S355 толщиной 8 мм) . Для облегченных моделей может использоваться сталь меньшей толщины.

Телескопическая секция - выдвижная часть стрелы, управляемая гидравлическими цилиндрами. Гидравлическая схема телескопирования может быть последовательной (секции выдвигаются одна за другой) или синхронной (секции выдвигаются одновременно). В сложных конструкциях используется независимый от телескопических цилиндров трубопровод втягивания, позволяющий подавать давление непосредственно на наружный цилиндр даже при полностью выдвинутом внутреннем .

Гусек (клюв) - дополнительная секция, шарнирно закрепленная на конце стрелы. Увеличивает высоту подъема и вылет. Управляемый гусек имеет собственный гидроцилиндр и может наклоняться независимо от основной стрелы .

Грузозахватный орган - чаще всего это крюк различной грузоподъемности, но может быть и специализированный захват.

Гидравлическая система - включает гидроцилиндры подъема стрелы, гидроцилиндры выдвижения секций, гидрораспределитель, гидрозамки, дроссели и рукава высокого давления .

Поисковый запрос: устройство крановой стрелы

Технические характеристики крановых стрел
При выборе крановой стрелы ключевыми являются следующие параметры.

Грузоподъемность - максимальная масса груза, которую стрела может поднять. Обычно указывается для двух положений: на минимальном вылете (максимальная грузоподъемность) и на максимальном вылете (реальная рабочая грузоподъемность). Например, у навесного крана DL Agro: на вылете 1 метр - 3000 кг, на максимальном вылете 5,5 метров - 1300 кг (по ТУ - 725 кг) .

Вылет стрелы - расстояние от оси вращения крана до центра крюка. Измеряется в метрах. Чем больше вылет, тем меньше допустимая грузоподъемность .

Высота подъема - максимальное расстояние от уровня земли до крюка при полностью выдвинутой и поднятой стреле. У навесного тракторного крана может достигать 6,7 метров . У мини-погрузчиков с крановой стрелой высота может увеличиваться на 1100 мм относительно штатной .

Угол поворота - угол, на который стрела может поворачиваться относительно базовой машины. У навесных тракторных кранов достигает 160 градусов .

Масса установки - собственный вес крановой стрелы. У навесного тракторного крана масса составляет около 1100-1150 кг .

Поисковый запрос: технические характеристики крановой стрелы

Аутригеры (выносные опоры)
Большинство навесных крановых стрел, особенно устанавливаемых на тракторы, оснащаются гидравлическими аутригерами. Это выносные опоры, которые стабилизируют машину при подъеме тяжелых грузов, предотвращая опрокидывание .

У навесного тракторного крана аутригеры имеют раздельное управление, что позволяет выравнивать кран на неровной поверхности. Дополнительно кран может оснащаться креномером (пузырьковым уровнем) для точной установки .

Поисковый запрос: гидравлические аутригеры для крана

Как выбрать крановую стрелу для спецтехники
Определите тип базовой техники
Для трактора с трехточечной навеской выбирайте навесные краны с креплением на заднюю навеску (категория II). Такие краны агрегатируются с любыми тракторами отечественного и зарубежного производства, имеющими стандартную трехточечную навеску .

Для фронтального погрузчика или телескопического погрузчика нужна стрела с креплением на вилочную каретку (еврорамку) или через адаптерную плиту. Вес стрелы и тип крепления должны соответствовать грузоподъемности и навесной системе вашей машины.

Для мини-погрузчика с шарнирно-сочлененной рамой (типа Avant, MultiOne) выпускаются специальные облегченные телескопические стрелы .

Оцените требуемые грузоподъемность и вылет
Определите максимальный вес груза, который вы планируете поднимать, и расстояние, на которое его нужно переместить. Помните, что грузоподъемность стрелы резко падает с увеличением вылета. На максимальном вылете реальная грузоподъемность может быть в 2-3 раза меньше, чем на минимальном .

Учитывайте гидравлические параметры
Крановые стрелы подключаются к гидросистеме базовой машины. Убедитесь, что ваша техника обеспечивает необходимые параметры. Для навесного тракторного крана требуется минимальная мощность насоса 40 л/мин и рабочее давление 160 бар . Для работы стрелы часто требуется наличие дополнительного гидравлического контура (третьей линии).

Поисковый запрос: как выбрать навесной кран на трактор

Области применения крановых стрел
Крановые стрелы востребованы в самых разных отраслях.

Сельское хозяйство - погрузка и разгрузка посевного материала, удобрений и других сыпучих грузов, транспортируемых в мешках «Биг-Бэг», как в полевых условиях на грунте, так и на территории предприятия. Также возможно использование при проведении различного рода высотных ремонтных и строительных работ .

Строительство и монтаж - подъем строительных материалов на высоту, монтаж оборудования, установка сэндвич-панелей, бетонных колец и других конструкций. Крановая стрела на мини-погрузчике позволяет перемещать груз через оконные проемы или другие узкие пространства, где вилам нужна ровная и просторная площадка .

Складское хозяйство - штабелирование тяжелых грузов на высоту, загрузка стеллажей, работа с непаллетируемыми грузами.

Ремонтные мастерские - извлечение и установка тяжелых агрегатов (двигателей, коробок передач, мостов) в технике и оборудовании .

Коммунальное хозяйство - подъем людей в корзине-люльке для обрезки деревьев, ремонта фасадов, замены светильников. Для этой цели крановая стрела дополнительно оснащается монтажной корзиной.

Поисковый запрос: крановая стрела для сельского хозяйства

Преимущества использования навесной крановой стрелы
Установка крановой стрелы на спецтехнику дает ряд существенных преимуществ.

Экономия средств - вместо покупки отдельного автокрана вы используете имеющуюся технику (трактор, погрузчик), расширяя её функционал. Стоимость навесного крана в разы ниже стоимости полноценного автокрана.

Универсальность - крановая стрела легко снимается, и техника снова может использоваться для обычных работ. Быстросъемная система (квик-каплер) позволяет менять кран на вилы или ковш за считанные минуты.

Точность позиционирования - гидравлическое управление позволяет плавно и точно перемещать груз в ограниченном пространстве, что особенно важно при монтажных работах .

Высота подъема - телескопическая стрела обеспечивает значительно большую высоту подъема, чем штатная стрела погрузчика.

Поисковый запрос: преимущества навесного крана на трактор

Безопасность при работе с крановой стрелой
Работа с грузоподъемным оборудованием требует строгого соблюдения правил безопасности.

Навесные крановые стрелы должны быть оснащены предохранительным клапаном для предотвращения неправильного подключения к гидросистеме машины . На всех гидролиниях должны быть установлены гидрозамки, исключающие самопроизвольное опускание груза или стрелы при разрыве рукава .

Наличие креномера (пузырькового уровня) позволяет точно выставить кран по горизонтали, что критически важно для устойчивости. При работе с тяжелыми грузами обязательно использование гидравлических аутригеров .

ГОСТ 33166.2-2020 устанавливает специальные требования к механизмам стреловых самоходных кранов на стадии проектирования и изготовления для обеспечения безопасности в процессе эксплуатации, включая требования к механизмам подъема стрелы, подъема груза и телескопирования .

Поисковый запрос: безопасность при работе с крановой стрелой

Заключение
Крановая стрела - это высокоэффективное навесное оборудование, которое превращает вашу спецтехнику в полноценный подъемный кран. Правильный выбор крановой стрелы под конкретные задачи и тип базовой машины напрямую влияет на производительность, безопасность и рентабельность работ.

Краткие рекомендации по выбору:

Для сельскохозяйственных работ с «Биг-Бэгами», удобрениями и ремонтными работами - выбирайте навесной кран на трехточечную навеску трактора с гидравлическими аутригерами и рабочим давлением 160-200 бар. Обратите внимание на грузоподъемность на максимальном вылете .

Для погрузочно-разгрузочных работ на складе и в цеху - выбирайте телескопическую стрелу с креплением на вилочную каретку. Оптимальная грузоподъемность 1000-2000 кг.

Для монтажных и высотных работ - выбирайте стрелу с максимальной высотой подъема и возможностью установки монтажной корзины. Желательно наличие управляемого гуська.

При заказе обязательно уточняйте марку и модель техники, тип навески (трехточечная кат.II или еврорамка), параметры гидравлической системы (рабочее давление, расход масла) и максимальный вес поднимаемого груза. Это позволит подобрать оптимальную модель и обеспечить долгую и безопасную эксплуатацию.
