Гидрораспределители серии ПГ73, БПГ73: полный гид по золотниковому управлению
Гидрораспределители типов ПГ73 и БПГ73 - это золотниковые устройства, которые уже не одно десятилетие остаются основой для управления потоком рабочей жидкости в гидравлических системах. Их главная задача - изменять направление, запускать или останавливать поток масла в гидролиниях промышленных машин.

В этой статье мы подробно разберем все модификации этой популярной серии - от условных обозначений до технических нюансов каждой модели, включая исполнения с разными схемами (14, 24, 34, 44, 54, 64) и двумя типоразмерами по условному проходу (8, 10 и 20 мм).

Что такое гидрораспределители ПГ73 и БПГ73?

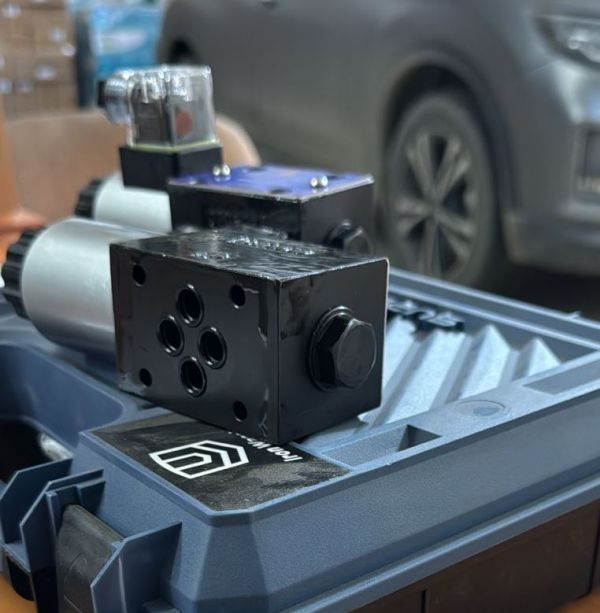

Это моноблочные золотниковые распределители с электромагнитным управлением, которые изначально проектировались для стационарного промышленного оборудования. Они особенно популярны в гидросистемах металлорежущих станков, гидравлических прессов и других машин, где требуется надежное и точное управление потоками масла.

В серию входят два основных конструктивных исполнения:

Стандартные ПГ73: аппараты с двумя электромагнитами, обеспечивающие реверсивное (трехпозиционное) управление.

БПГ73: модификации с одним электромагнитом и пружинным возвратом (индекс «Б» в маркировке), которые обычно используются в двухпозиционных схемах.

Как расшифровать маркировку: гид по обозначениям
Чтобы ориентироваться в многообразии моделей, достаточно понимать логику маркировки.

Возьмем для примера обозначение «44ПГ73-24».

Первые цифры (44, 24, 34, 54 и т.д.) - это номер гидравлической схемы.
От этого кода зависит, как будут соединяться каналы (нагнетание Р, слив Т, порты А и В к гидроцилиндру) в нейтральном положении золотника.

Буква «Б» (если есть) означает, что распределитель - односторонний, с одним электромагнитом и возвратной пружиной.
Если буквы нет, значит перед вами аппарат с двумя электромагнитами (реверсивный).

«П» - присоединение стыковое.
Это означает, что гидрораспределитель крепится к гидравлической плите.

«Г73» - название серии. В этой линейке аппараты имеют как чисто электрическое управление (ПГ73), так и электрогидравлическое (Г73).

Цифры после дефиса (11, 12, 24) - это исполнение по условному проходу (Dy).
Это один из самых важных параметров, определяющий производительность:

11 (исполнение 1): условный проход 8 мм.

12 (исполнение 2): условный проход 10 мм.

24 (исполнение 4): условный проход 20 мм.

Технические характеристики по моделям: от малых до больших расходов
Разберем подробнее три основные группы распределителей, которые различаются по производительности и области применения.

1. ПГ73 / БПГ73 - исполнение 11 (Dy=8 мм)
Это младшая модель в линейке, рассчитанная на малые расходы. Ее отличительная черта - компактность и быстродействие.

Условный проход: 8 мм

Номинальный расход масла: 8 л/мин

Максимальный расход: до 16 л/мин

Стандартное давление на входе: до 20 МПа

Время срабатывания: 0,02 секунды

Типовая масса: около 3 кг для реверсивных моделей и 2,9 кг для БПГ с одним магнитом.

Где применяется: станки и малогабаритные гидравлические прессы, где требуются точные и быстрые переключения при небольших расходах масла.

2. ПГ73 / БПГ73 - исполнение 12 (Dy=10 мм)
Это самая распространенная модификация, которая представляет собой «золотую середину» по производительности и универсальности.

Условный проход: 10 мм

Номинальный расход масла: 20 л/мин

Максимальный расход: до 40 л/мин

Стандартное давление на входе: до 32 МПа

Время срабатывания: 0,03 секунды

Типовая масса: около 6 кг.

В каких механизмах используется: гидравлические прессы средней мощности, литьевые машины, металлорежущие станки с ЧПУ, гидрофицированное оборудование цехов и производств.

3. ПГ73 / БПГ73 - исполнение 24 (Dy=20 мм)
Это тяжелая артиллерия в мире гидрораспределителей. Данные модели предназначены для мощных гидросистем с большими потоками масла. Их легко узнать по более крупным габаритам и весу.

Условный проход: 20 мм

Номинальный расход масла: 80 л/мин

Максимальный расход: до 160 л/мин

Стандартное давление на входе: до 20 МПа

Время срабатывания: 0,05 секунды

Типовая масса: около 15 кг для реверсивной модели (с двумя электромагнитами).

Главные рабочие места: тяжелые гидравлические прессы, мощные станки, гидросистемы прокатных станов, крупногабаритное промышленное оборудование.

Как работают типовые гидравлические схемы?
Как уже было сказано, каждая модель имеет свой номер схемы, который определяет, как ведет себя система в нейтрали. Расшифровка маркировки говорит нам о том, что распространенные схемы распределения потока для четырехлинейных распределителей - это 14, 24, 34, 44, 54, 64.

Рассмотрим самые популярные из них:

Схема 54 (и ее односторонний вариант 54Б): это двухпозиционная схема. В нейтрали золотник перекрыт (поток не идет), а при включении электромагнита жидкость направляется в линию А (или В). Модели 54ПГ и 54БПГ, как уточняется в техническом описании, предназначены для простейших систем подъема-опускания, например для управления одним гидроцилиндром.

Схема 44: классическая трехпозиционная схема. В средней (нейтральной) позиции все каналы (Р, А, В, Т) перекрыты. Гидроцилиндр зафиксирован жестко, насос работает под давлением через предохранительный клапан.

Схема 64: трехпозиционная схема с разгрузкой насоса. В нейтральной позиции канал Р соединяется с Т (сливом). Это позволяет насосу работать без нагрузки, что экономит электроэнергию и продлевает срок его службы, когда исполнительные механизмы (цилиндры) не двигаются.

Условия эксплуатации и требования к рабочей жидкости
Чтобы гидрораспределители ПГ73 служили долго и безотказно, важно соблюдать несколько простых правил по качеству масла. Золотниковые пары имеют очень малые зазоры и критичны к загрязнениям.

Требования к чистоте масла: класс чистоты должен быть не ниже 13 по ГОСТ 17216-71.

Тонкость фильтрации: необходима номинальная тонкость фильтрации 25 мкм.

Вязкость масла: кинематическая вязкость должна находиться в пределах от 10 до 380 сСт.

Температура окружающей среды: распределители рассчитаны на работу при температурах от -40°C до +45°C.

Современные аналоги: чем заменить ПГ73?
Поскольку серия ПГ73 - это классика болгарского производства, которая уже снята с массового производства, ее активно заменяют более современными аналогами.

Для ПГ73-11 (Dy=8 мм): полный аналог - это гидрораспределители серии РХ06.

Для ПГ73-12 (Dy=10 мм): прямая замена - гидрораспределители серии РХ10.

Для ПГ73-24 (Dy=20 мм): самый близкий по параметрам современный аналог - это распределитель РХ20.

При замене важно сверить номер гидравлической схемы (14, 24, 44 и т.д.), напряжение электромагнитов (12, 24, 110, 220В) и тип присоединения. Как правило, современные аналоги (РХ) полностью совместимы по посадочным местам и гидравлическим плитам.
