Гидрораспределители серии Р202, Р203, Р323: гид по золотниковому управлению
Гидрораспределители серий Р202, Р203 и Р323 - это золотниковые аппараты, предназначенные для управления потоком рабочей жидкости в мощных гидравлических системах. Их основная задача - изменение направления, пуск и остановка потока масла в гидролиниях прессов, станков, металлургического оборудования и мобильной техники.

В этой статье мы подробно разберем все модификации серий, их технические характеристики, конструктивные особенности и отличия между моделями.

Поисковый запрос: гидрораспределитель Р202 Р203 технические характеристики

Что такое гидрораспределители Р202, Р203 и Р323
Это золотниковые гидрораспределители с условным проходом 20 мм (серии Р202 и Р203) и 32 мм (серия Р323). Они предназначены для изменения направления потока рабочей жидкости или его пуска и остановки в гидросистемах .

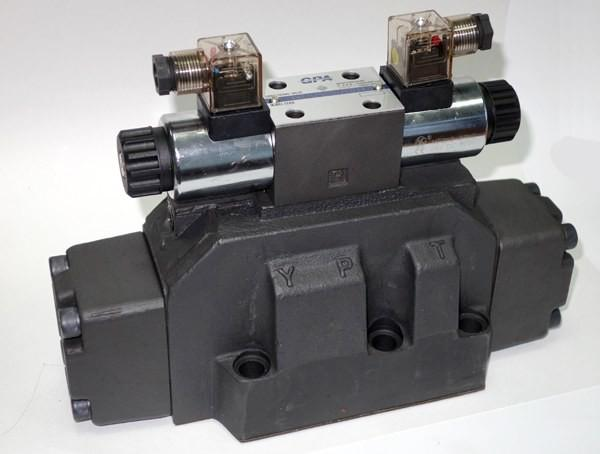

Данные аппараты относятся к категории устройств с электрогидравлическим управлением. Ввиду большого диаметра условного прохода (20-32 мм) непосредственное перемещение золотника электромагнитом невозможно из-за огромных усилий, поэтому в конструкции используется пилотный (управляющий) гидрораспределитель меньшего размера .

Гидрораспределители 1Р202, 1Р203, 1Р323, 2Р202, 2Р203, 2Р322, 2Р323 различаются по типу управления, давлению, способу установки золотника и производительности - все они входят в одну продуктовую линейку, но оптимизированы под разные условия эксплуатации .

Поисковый запрос: устройство гидрораспределителя 1Р203

Расшифровка маркировки: как понять обозначение
Чтобы правильно подобрать гидрораспределитель, необходимо понимать структуру его условного обозначения. Рассмотрим на примере:

1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4

1 (или 2) - номер конструктивного исполнения. Цифра 1 обозначает, что пилотный распределитель имеет условный проход 6 мм (Dy=6), а цифра 2 - что пилот имеет условный проход 10 мм (Dy=10) .

Р - распределитель золотниковый.

20 (или 32) - условный проход основного аппарата в миллиметрах: 20 мм для серий Р202 и Р203, 32 мм для серии Р323 .

3 (первая цифра в обозначении 323) - давление на входе: 32 МПа для серии Р203 и Р323 .

А (или Б) - способ возврата золотника в исходное положение. Литера "А" обозначает пружинный возврат, литера "Б" - гидравлический возврат .

Л (или Е) - вид управления. Л - двухстороннее электрогидравлическое управление (с двумя электромагнитами), Е - одностороннее (с одним электромагнитом) .

4Д - дополнительные конструктивные особенности (номер исполнения по регулировке времени срабатывания).

44 - гидравлическая схема распределения (номера схем: 14, 24, 34, 44, 54, 64, 574 и др.).

Г24 - напряжение питания: Г12 - 12 В постоянного тока, Г24 - 24 В постоянного тока, В110 - 110 В переменного тока, В220 - 220 В переменного тока.

УХЛ4 - климатическое исполнение для умеренного и холодного климата, категория размещения 4 .

Буквы «н» в обозначении (например, 1Рн203) указывают на распределители с ручным (ножным или механическим) управлением без электромагнитов .

Поисковый запрос: расшифровка маркировки гидрораспределителя Р203

Конструктивные особенности и устройство
Корпус и основные каналы
Базовой деталью гидрораспределителя является пятиканавочный корпус, в котором методом литья выполнены каналы для подключения основных линий :

Р - отверстие для входа рабочей жидкости под давлением;

А и В - отверстия для присоединения к гидроцилиндру или гидромотору;

Т - отверстие для выхода рабочей жидкости в бак (слив).

Также в корпусе имеются линии управления: Х - подвод потока управления, Y - слив потока управления. Для трехпозиционных распределителей с гидравлическим центрированием предусмотрена дренажная линия L .

Сливные полости внутри корпуса объединены между собой. В четырехлинейных аппаратах сливные канавки соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1) .

Управление золотником
Переключение положения основного золотника происходит с помощью управляющего элемента - пилотного гидрораспределителя. При подаче сигнала на электромагнит пилотного клапана, его золотник сдвигается, изменяя давление в торцевых камерах основного золотника. Это приводит к перемещению основного золотника и перераспределению потоков рабочей жидкости .

Для распределителей 1Р203 и 1Р323 (с цифрой "1") применяются пилоты Dy=6 мм (серии ВЕ6 или 1РЕ6), а для распределителей 2Р203 и 2Р323 (с цифрой "2") - пилоты Dy=10 мм (серии ВЕ10) .

В трехпозиционных распределителях с пружинным возвратом (литера "А") золотник удерживается в нейтральном положении пружинами. При включении электромагнита соответствующего пилота золотник перемещается в рабочее положение, а после отключения пружины возвращают его в нейтраль .

В распределителях с гидравлическим возвратом (литера "Б") возврат осуществляется гидравлическими усилиями с помощью специальных поршней. Это обеспечивает более высокие усилия и повышенную надежность срабатывания .

Поисковый запрос: конструкция гидрораспределителя 2Р203

Технические характеристики
Гидрораспределители 1Р202, 1Р203, 1Рн203
Эти аппараты имеют условный проход 20 мм .

Основные параметры:

Номинальное давление на входе: для 1Р202 - 25 МПа, для 1Р203 и 1Рн203 - 32 МПа .

Расход рабочей жидкости: номинальный 160-200 л/мин .

Масса: с электрогидравлическим управлением - 15,9 кг, с гидравлическим управлением - 14,8 кг, с ручным управлением - 12,7 кг .

Поисковый запрос: гидрораспределитель 1Р203 технические характеристики

Гидрораспределители 2Р202, 2Р203
Также имеют условный проход 20 мм, но отличаются большей массой и производительностью за счет пилота Dy=10 мм .

Основные параметры:

Номинальное давление на входе: для 2Р202 - 25 МПа, для 2Р203 - 32 МПа .

Расход рабочей жидкости: 160-200 л/мин .

Масса: с электрогидравлическим управлением - 20,4 кг .

Гидрораспределители 1Р322, 1Р323, 1Рн323
Эти аппараты имеют условный проход 32 мм .

Основные параметры:

Номинальное давление на входе: для 1Р322 - 25 МПа, для 1Р323 и 1Рн323 - 32 МПа .

Расход рабочей жидкости: номинальный 330-520 л/мин .

Масса: с электрогидравлическим управлением - 44-43 кг, с гидравлическим управлением - 42,4 кг, с ручным управлением - 41 кг .

Поисковый запрос: гидрораспределитель 1Р323 характеристики

Гидрораспределители 2Р322, 2Р323
Также имеют условный проход 32 мм и отличаются большей массой и производительностью .

Основные параметры:

Номинальное давление на входе: для 2Р322 - 25 МПа, для 2Р323 - 32 МПа .

Расход рабочей жидкости: 330-500 л/мин .

Масса: с электрогидравлическим управлением - 47,5 кг .

Схемы распределения потока
Гидрораспределители Р202, Р203 и Р323 выпускаются в широком диапазоне схем распределения, которые определяют, как соединяются каналы в нейтральном (среднем) положении золотника .

Основные схемы для трехпозиционных распределителей:

Схема 14 (H) - в нейтральном положении все каналы открыты на слив.

Схема 24 (M) - в нейтральном положении порты А и В закрыты, Р соединен с Т.

Схема 34 (J) - в нейтральном положении порт В закрыт, А соединен с Т.

Схема 44 (E) - в нейтральном положении все каналы перекрыты.

Схема 54 - в нейтральном положении Р перекрыт, А и В соединены с Т.

Схема 64 (G) - в нейтральном положении порты А и В соединены со сливом Т.

Двухпозиционные схемы (574, 574А и др.) используются для простых систем подъема-опускания .

Поисковый запрос: схемы гидрораспределителей Р203

Особенности подключения и эксплуатации
Соединение линий управления
Линии управления X и Y могут объединяться с основными линиями Р и Т. Для этого необходимо демонтировать пробки К1/8 .

При соединении линий Х-Р важно учитывать ограничения:

Соединение возможно только при давлении на входе гидрораспределителя не более 25 МПа .

Если рабочее давление превышает 25 МПа, необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления .

При соединенных линиях Х-Р подпор в сливной линии должен быть меньше 1,4 МПа .

Не допускается соединение линий Y-Т при давлении в линии Т более 6 МПа .

Условия эксплуатации
Гидрораспределители эксплуатируются на минеральных маслах со следующими параметрами :

Кинематическая вязкость: от 10 до 400 мм²/с (сСт)

Класс чистоты масла: не грубее 13-го по ГОСТ 17216-71

Тонкость фильтрации: не менее 25 мкм

Температура окружающей среды: от -40°C до +50°C

Климатическое исполнение: УХЛ4 и ХЛ1 (для холодного климата) .

Для уплотнения стыковой плоскости гидрораспределителей применяются уплотнительные кольца по ГОСТ 9833-73 .

Современные аналоги
Гидрораспределители серий Р202, Р203 и Р323 активно заменяются современными аналогами :

Для Р202, Р203 - современными аналогами являются распределители ВЕХ20 (серия ВЕ20), РХ20, WЕH22 .

Для Р322, Р323 - современными аналогами являются распределители ВЕХ32 (серия ВЕ32), РХ20, WЕH32 .

Современные аналоги имеют полную взаимозаменяемость по присоединительным размерам и гидравлическим схемам, что позволяет устанавливать их на существующие гидравлические плиты без доработок.

Поисковый запрос: аналог гидрораспределителя Р203

Заключение
Гидрораспределители серий Р202, Р203 и Р323 - это мощные и надежные аппараты для управления потоком рабочей жидкости в тяжелых гидравлических системах. Они незаменимы в прессах, станках, металлургическом оборудовании и мобильной технике, где требуются большие расходы и высокие давления.

Основные отличия серий:

1Р202 / 1Р203 - условный проход 20 мм, пилот Dy=6 мм, давление 25/32 МПа, расход до 200 л/мин .

2Р202 / 2Р203 - условный проход 20 мм, пилот Dy=10 мм, большая масса, расход до 200 л/мин .

1Р322 / 1Р323 - условный проход 32 мм, пилот Dy=6 мм, давление 25/32 МПа, расход до 500 л/мин .

2Р322 / 2Р323 - условный проход 32 мм, пилот Dy=10 мм, расход до 500 л/мин, максимальная масса .

При выборе гидрораспределителя важно учитывать условный проход (20 или 32 мм), номинальное давление (25 или 32 МПа), требуемый расход, схему распределения, тип возврата золотника (пружинный или гидравлический) и климатическое исполнение .

Правильный подбор модели и соблюдение правил эксплуатации гарантируют долгую и бесперебойную работу гидравлической системы вашего оборудования.
