Гидрораспределители серии Р102, Р103: надежное решение для промышленных гидросистем
Гидрораспределители типов Р102 и Р103 - это золотниковые устройства, которые широко применяются для управления потоком рабочей жидкости в гидравлических системах стационарных машин. Их основное предназначение - изменение направления потока, а также его запуск и остановка. Эти аппараты можно встретить в гидроприводах металлорежущих станков, гидравлических прессов и другого промышленного оборудования, где требуется надежное управление потоками масла.

В этой статье мы подробно разберем, что представляют собой распределители Р102 и Р103, каковы их технические характеристики, особенности конструкции и как расшифровать маркировку.

Поисковый запрос: гидрораспределитель Р102 устройство

Общее устройство и конструктивные особенности
В основе конструкции гидрораспределителей серий Р102 и Р103 лежит литой чугунный корпус. В нем выполнены основные каналы: подвод рабочей жидкости под давлением (канал Р), цилиндровые отводы для подключения гидроцилиндра или гидромотора (каналы А и В) и сливные полости, объединенные в канал Т.

В центральном отверстии корпуса расположен золотник, который и распределяет потоки. Этот золотник механически связан через толкатель с органом управления, который крепится к торцам корпуса. Для распределителей с электромагнитами в верхней части корпуса предусмотрена специальная ниша для размещения клеммников и выводов от катушек электромагнитов, которая закрывается металлической крышкой, выполняющей также функцию фирменной таблички.

Модели и виды управления
Главное отличие между Р102 и Р103 заключается в конструктивном исполнении и типе управления. При этом оба типа аппаратов могут иметь различные схемы распределения потока.

Важно отметить, что эти распределители выпускаются в разных исполнениях по типу управления. В зависимости от конкретной задачи и конструкции оборудования, могут применяться следующие типы привода:

Электромагнитное управление: наиболее распространенный тип для автоматизированных систем

Гидравлическое управление: используется в тяжелых условиях эксплуатации

Пневматическое управление: применяется в специфических условиях

Ручное управление (от рукоятки или кнопки): удобно для наладки и простых систем

Механическое управление (от кулачка): используется в системах с жесткой кинематической связью

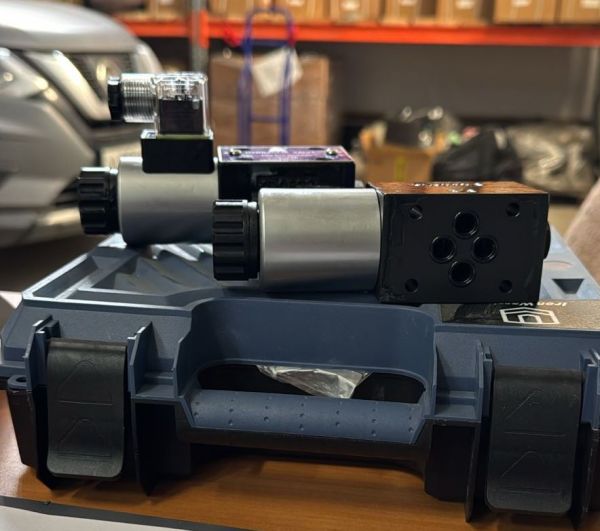

Поисковый запрос: гидрораспределитель Р103 с электромагнитом

Технические характеристики
Поскольку гидрораспределители Р102 и Р103 являются стыковыми аппаратами, для их монтажа требуется специальная гидравлическая плита. Корпус аппарата фиксируется к плите четырьмя болтами, которые, как отмечают специалисты, должны быть термически обработаны для предотвращения вытягивания и раскрытия стыка при высоком давлении.

Основные рабочие параметры для распределителей этих серий:

Условный проход (Dy): 10 мм

Номинальное давление: до 32 МПа

Пропускная способность: до 40 л/мин

Благодаря наличию двух портов для подключения насоса (Р1 и Р2), распределители Р103 и Р102 могут использоваться в разных конфигурациях гидравлических схем. Один из портов может быть заглушен или, например, использован для подключения манометра при настройке системы.

Схемы распределения потока
Распределители Р102 и Р103 выпускаются с различными схемами распределения, которые определяют, как соединяются каналы в нейтральном (среднем) положении золотника. Выбор конкретной схемы зависит от требований гидравлической системы.

Наиболее распространены распределители с ручным управлением на условный проход 10 мм (NG10), которые являются аналогами таких всемирно известных брендов, как Rexroth 4WMM10 и Vickers DG17S.

Схемы трехпозиционных распределителей (с фиксацией):

Схема 14 (H): В нейтральном положении все каналы открыты на слив

Схема 24 (M): В нейтральном положении порты А и В закрыты, Р соединен с Т

Схема 34 (J): В нейтральном положении порт В закрыт, А соединен с Т

Схема 44 (E): В нейтральном положении все каналы перекрыты

Схема 64 (G): В нейтральном положении порты А и В соединены со сливом

Двухпозиционные распределители (с фиксацией):

Схема 573: Одна рабочая позиция с пружинным возвратом

Схема 574: Прямое управление с двумя магнитами

Схема 574А: Исполнение с одним электромагнитом

Условия эксплуатации и рабочая жидкость
Для надежной и долговременной работы гидрораспределителей важно соблюдать правильные условия эксплуатации. Золотниковые пары имеют очень малые зазоры, поэтому они чувствительны к загрязнениям.

Требования к рабочей жидкости:

Класс чистоты масла: не грубее 13 по ГОСТ 17216-71

Кинематическая вязкость: от 10 до 400 мм²/с (сСт)

Рекомендуемые масла: индустриальное ИГП-30, турбинное Тп-22, Тп-30 по ГОСТ 9972-74

Оптимальная температура: от 0°C до 55°C

Условия окружающей среды:

Температура воздуха: от +1°С до +55°С

Климатическое исполнение: УХЛ (умеренный и холодный климат) или О (тропический)

Современные аналоги
Сейчас серии Р102 и Р103 активно заменяются более современными гидрораспределителями, которые обладают улучшенными характеристиками. При этом важно правильно подобрать аналог, чтобы он полностью соответствовал параметрам старого оборудования.

Основным современным аналогом для Р102 являются гидрораспределители серий ВЕ10 и РЕ10. Эти аппараты унифицированы по посадочным размерам и гидравлическим схемам, что позволяет устанавливать их вместо устаревших моделей без серьезной переделки гидравлической плиты и обвязки.

Поисковый запрос: замена гидрораспределителя Р103

Заключение
Гидрораспределители Р102 и Р103 - это классические, проверенные десятилетиями устройства для управления гидравлическими потоками. Они унифицированы по стыковым размерам и гидравлическим схемам.

При выборе новой модели или замене старой важно точно определить тип управления (ручной, электромагнитный), требуемую схему распределения (14, 24, 44, 64 и т.д.) и схему, а также проверить соответствие присоединительных размеров.

Правильный подбор аналога и соблюдение правил эксплуатации гарантируют долгую и бесперебойную службу гидравлической системы вашего оборудования.
