Гидромоторы Г15 и МРФ: ключевые особенности, параметры и применение
Гидромоторы - это гидравлические двигатели, преобразующие энергию потока рабочей жидкости в механическую энергию вращательного движения выходного вала. Они являются ключевыми исполнительными элементами гидроприводов промышленных машин, станков и строительной техники. В данной статье подробно рассмотрены две популярные линейки гидромоторов: аксиально-поршневые Г15 и радиально-поршневые высокомоментные МРФ.

Поисковый запрос: гидромоторы Г15 и МРФ характеристики

Гидромоторы серии Г15 (Г15-21Р ... Г15-25Р)
Гидромоторы типа Г15-2*Р (модификации 21, 22, 23, 24, 25) относятся к аксиально-поршневому типу. Они получили широкое распространение в гидроприводах стационарных машин благодаря компактности конструкции, высоким техническим характеристикам и наличию различных типоразмеров по рабочему объему . Эти гидромоторы предназначены для бесступенчатого регулирования скоростей, а также для работы в следящих приводах и в системах, где требуются реверсивные, частые включения, автоматическое и дистанционное управление .

Устройство и принцип действия

Аксиально-поршневые гидромоторы Г15-2*Р состоят из следующих основных деталей и узлов: ротора с семью поршнями, барабана с толкателями, радиально-упорного подшипника, вала, опорно-распределительного диска, корпусов и фланца .

Принцип работы гидромотора Г15 основан на преобразовании давления масла во вращение вала. Масло из напорной линии поступает в рабочие камеры ротора. Осевая сила, развиваемая поршнями, через толкатели передается на наклонно расположенный подшипник. Возникающие при этом тангенциальные силы заставляют поворачиваться барабан, а вместе с ним вал и ротор .

Частота вращения гидромотора определяется количеством проходящего через него масла, направление вращения зависит от того, какое из отверстий соединено с напорной линией, а крутящий момент примерно пропорционален разности давлений в подводном и отводном отверстиях .

Технические характеристики гидромоторов Г15-21Р ... Г15-25Р

Поисковый запрос: гидромотор Г15-22Р технические характеристики

Применение гидромоторов Г15

Благодаря компактности и высокому КПД, гидромоторы Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р широко применяются в металлорежущих станках, гидравлических прессах, литьевых машинах, конвейерном оборудовании, деревообрабатывающих станках и другой технике . Они подходят для систем с частыми реверсами, автоматическим и дистанционным управлением, где требуется плавное и бесступенчатое регулирование скорости .

Гидромоторы серии МРФ (МРФ 160/25 М1, МРФ 250/25 М1, МРФ 400/25 М1)
Гидромоторы типа МРФ - это радиально-поршневые высокомоментные гидродвигатели. Их основное преимущество - способность развивать высокий крутящий момент при относительно небольших оборотах, что делает их незаменимыми в тяжелом промышленном оборудовании и строительно-дорожной технике .

Устройство и особенности

Радиально-поршневые гидромоторы МРФ отличаются компактной компоновкой, высоким КПД и способностью работать под высокой нагрузкой в широком диапазоне скоростей . Они спроектированы для работы при высоких давлениях (до 25-32 МПа) и низких частотах вращения (от 5-10 об/мин), что позволяет напрямую приводить механизмы без применения редукторов .

Технические характеристики гидромоторов МРФ 160, 250, 400

Поисковый запрос: гидромотор МРФ 250 25 М1 характеристики

На основе данных завода-изготовителя и профильных источников, основные параметры гидромоторов МРФ следующие :

Поисковый запрос: гидромотор МРФ 160 25 М1 технические характеристики

МРФ-160/25М1:

Рабочий объем: 160 см³

Номинальный крутящий момент: 597 Н·м

Номинальная частота вращения: 480 об/мин

Номинальная мощность: 29,4 кВт

Номинальный расход: 81 л/мин

Номинальное давление: 25 МПа, максимальное 32 МПа

Полный КПД: не менее 90%

Масса: 58 кг

МРФ-250/25М1:

Рабочий объем: 250 см³

Номинальный крутящий момент: 932 Н·м

Номинальная частота вращения: 480 об/мин

Номинальная мощность: 45,9 кВт

Номинальный расход: 127 л/мин

Номинальное давление: 25 МПа, максимальное 32 МПа

Полный КПД: не менее 90%

Масса: 70-74 кг

МРФ-400/25М1:

Рабочий объем: 400 см³

Номинальный крутящий момент: 1492 Н·м

Номинальная частота вращения: 300 об/мин

Номинальная мощность: 91,5 кВт

Номинальное давление: 25 МПа, максимальное 32 МПа

Максимальная частота вращения: 450 об/мин, минимальная - 5 об/мин

Масса: 78 кг

Поисковый запрос: гидромотор МРФ 400 25 М1

Общие эксплуатационные требования для МРФ:

Рабочая жидкость: минеральные масла вязкостью 20-500 сСт

Температура жидкости: от 0 до +60°C

Минимальное давление на выходе (сливе): 0,3 МПа

Максимальное давление на выходе: 2,5 МПа

Применение гидромоторов МРФ

Высокомоментные радиально-поршневые гидромоторы МРФ используются в качестве исполнительного силового органа в тяжелых промышленных и мобильных машинах. Основные области применения :

Термопластавтоматы и прессы для переработки пластмасс

Кузнечно-прессовое оборудование и прокатные станы

Деревообрабатывающие станки

Строительно-дорожные машины (бульдозеры, экскаваторы)

Буровые установки

Железнодорожная техника и силовые гидроприводы различных механизмов

Гусеничные механизмы перемещения

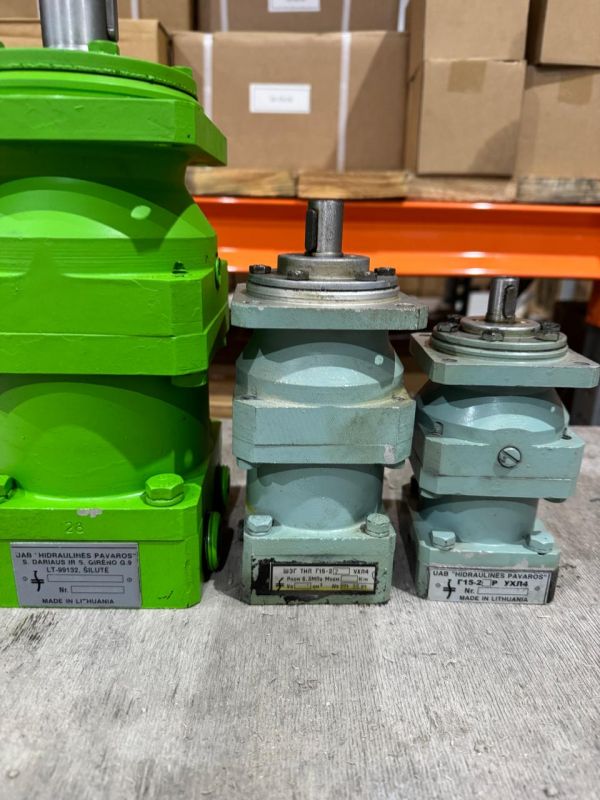

Сравнение гидромоторов Г15 и МРФ
Гидромоторы Г15 относятся к аксиально-поршневым устройствам, работают на средних давлениях (до 12,5 МПа) и частотах вращения до 2400 об/мин. Они компактны (масса от 4 кг), имеют высокий КПД (до 90%) и предназначены для использования в промышленных станках и прессах. Гидромоторы МРФ - радиально-поршневые высокомоментные агрегаты, работающие при высоких давлениях (до 32 МПа) и низких оборотах (5-600 об/мин). Они крупнее и тяжелее (масса 58-150 кг) и применяются в тяжелом оборудовании, требующем большого крутящего момента .

Выбор гидромотора: критерии
При выборе гидромотора следует учитывать следующие параметры и условия эксплуатации:

Требуемый крутящий момент и частота вращения выходного вала

Рабочее давление и расход в гидросистеме

Допустимая нагрузка на вал (радиальная и осевая)

Условия окружающей среды (температура, запыленность, влажность)

Требования к КПД, габаритам и массе

Совместимость с типом рабочей жидкости (минеральные масла, синтетические и другие)

Необходимость частых реверсов или регулирования скорости

Поисковый запрос: как выбрать гидромотор

Эксплуатация и обслуживание гидромоторов
Для обеспечения надежной и долговременной работы гидромоторов любого типа необходимо соблюдать следующие правила:

Поддерживать чистоту рабочей жидкости, обеспечивая фильтрацию не грубее 25 мкм

Своевременно заменять масло в соответствии с регламентом

Контролировать уровень масла в баке и отсутствие подсоса воздуха

Не превышать максимально допустимые значения давления, расхода и частоты вращения

Следить за герметичностью соединений и отсутствием внешних утечек

Периодически проверять состояние уплотнений и подшипников

Поисковый запрос: обслуживание гидромотора Г15

Заключение

Гидромоторы Г15-2*Р и МРФ представляют собой два различных класса гидравлических двигателей. Гидромоторы Г15 - компактные аксиально-поршневые агрегаты для промышленного оборудования, работающие при средних давлениях и частотах вращения. Гидромоторы МРФ - тяжелые радиально-поршневые высокомоментные машины, рассчитанные на высокие давления и низкие обороты. Правильный выбор и соблюдение правил эксплуатации гарантируют эффективную и долговременную работу гидропривода.
