Гидрозамки ГЗМ 6/3 М, ГЗМ 10/3 М, ГЗМ 102

Свежая информация

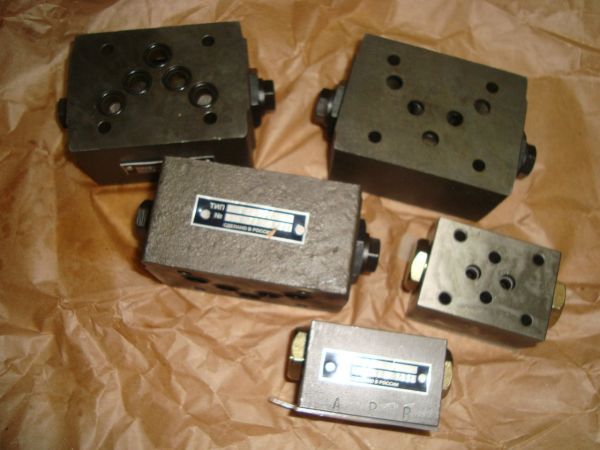

Гидрозамки серии ГЗМ: надежная фиксация для гидравлических систем
Гидрозамки типа ГЗМ - это управляемые обратные клапаны модульного монтажа, которые обеспечивают надежную фиксацию гидроцилиндров и гидромоторов в заданном положении . Они широко применяются в гидроприводах прессов, металлорежущих станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования .

В этой статье мы подробно разберем конструкцию, принцип работы и технические характеристики гидрозамков ГЗМ 6/3 М, ГЗМ 10/3 М и ГЗМ 102, а также их модификации, особенности выбора и применения.

Поисковый запрос: гидрозамок ГЗМ устройство и принцип работы

Что такое гидрозамок ГЗМ и для чего он нужен
Гидрозамок (управляемый обратный клапан) - это гидравлический аппарат, который свободно пропускает рабочую жидкость в одном направлении и запирает её в обратном при отсутствии управляющего воздействия . При подаче управляющего сигнала (давления) гидрозамок открывается и начинает пропускать жидкость в обоих направлениях .

Основное назначение гидрозамков ГЗМ - надежное запирание полостей гидроцилиндра или гидромотора в следующих ситуациях :

При случайном падении давления в гидроприводе (например, при отключении насоса)

При остановке исполнительного механизма в промежуточном положении

Для удержания груза или рабочего органа в заданной позиции

Гидрозамки серии ГЗМ выполняются в модульном исполнении, то есть устанавливаются между гидрораспределителем и монтажной плитой, что упрощает сборку гидравлических систем и обеспечивает их компактность .

Поисковый запрос: для чего нужен гидрозамок ГЗМ

Расшифровка маркировки гидрозамков ГЗМ
Понимание маркировки гидрозамков серии ГЗМ позволяет быстро определить их тип, характеристики и область применения.

Структура условного обозначения гидрозамка ГЗМ выглядит следующим образом :

ГЗМ X / 3 М X XXX X

Где каждый элемент обозначает:

ГЗМ - тип аппарата: гидрозамок

X - условный проход в миллиметрах (6, 10, 16, 20)

/3 - номинальное давление: 32 МПа (320 кгс/см²)

М - способ монтажа: модульный

А или В (при наличии) - исполнение по запорному элементу (только в одной гидролинии). Если буквы нет - замок запирает обе линии А и В

XX - конструктивное исполнение (например, 02) - декомпрессор

УХЛ4 или О4 - климатическое исполнение

Поисковый запрос: расшифровка маркировки гидрозамка ГЗМ

Модельный ряд гидрозамков ГЗМ
Серия ГЗМ включает несколько типоразмеров, различающихся по условному проходу и, соответственно, по пропускной способности .

Гидрозамок ГЗМ 6/3 М
Это младшая модель в линейке с условным проходом 6 мм. Она предназначена для гидросистем с небольшими расходами рабочей жидкости.

Технические характеристики ГЗМ 6/3 М:

Условный проход: 6 мм

Номинальное давление на входе: 32 МПа (320 кгс/см²)

Максимальное давление: 35 МПа

Давление открывания обратного клапана: 0,05 МПа

Номинальный расход: 32 л/мин

Максимальный расход: 80 л/мин

Максимальные внутренние утечки по поршню: 40 см³/мин

Соотношение рабочих площадей: 4:1

Перепад давлений на обратном клапане при номинальном расходе: 0,3 МПа

Перепад давлений на принудительно открытом клапане: 0,25 МПа

Гидрозамок ГЗМ 6/3 М выпускается в трех исполнениях по запорным элементам :

ГЗМ 6/3 М - запирает обе линии А и В

ГЗМ 6/3 МА - запирает только линию А (управление от линии В)

ГЗМ 6/3 МВ - запирает только линию В (управление от линии А)

Поисковый запрос: гидрозамок ГЗМ 6/3 технические характеристики

Гидрозамок ГЗМ 10/3 М
Это наиболее распространенная модель серии с условным проходом 10 мм. Она является оптимальным выбором для большинства промышленных гидросистем.

Технические характеристики ГЗМ 10/3 М:

Условный проход: 10 мм

Номинальное давление на входе: 32 МПа (320 кгс/см²)

Максимальное давление: 35 МПа

Давление открывания обратного клапана: 0,05 МПа

Номинальный расход: 63 л/мин

Максимальный расход: 100 л/мин

Максимальные внутренние утечки по поршню: 150 см³/мин

Соотношение рабочих площадей: 4:1

Перепад давлений на обратном клапане при номинальном расходе: 0,7 МПа

Перепад давлений на принудительно открытом клапане: 0,45 МПа

Гидрозамок ГЗМ 10/3 М также выпускается в трех исполнениях :

ГЗМ 10/3 М - запирает обе линии А и В

ГЗМ 10/3 МА - запирает только линию А (управление от линии В)

ГЗМ 10/3 МВ - запирает только линию В (управление от линии А)

Поисковый запрос: гидрозамок ГЗМ 10/3 технические характеристики

Гидрозамок ГЗМ 102
Гидрозамок ГЗМ 102 - это предшественник современного ГЗМ 10/3 М. По своим техническим характеристикам и гидравлической схеме он полностью аналогичен ГЗМ 10/3 . Основное отличие заключается в конструктивном исполнении и габаритных размерах .

Особенности ГЗМ 102:

Имеет обозначения линий Т1 и Т2 (вместо единого Т)

В настоящее время вместо ГЗМ 102 освоено производство ГЗМ 10/3 с толщиной 50 мм

Гидравлическая схема и принцип работы идентичны

При замене гидрозамка ГЗМ 102 на современный ГЗМ 10/3 М необходимо сверить присоединительные размеры монтажной плиты, так как они могут незначительно отличаться .

Поисковый запрос: гидрозамок ГЗМ 102 замена

Конструкция и принцип работы гидрозамков ГЗМ
Конструктивные особенности
Гидрозамки ГЗМ состоят из следующих основных элементов :

Корпус - чугунный, в котором выполнены гидролинии: Р (подвод рабочей жидкости), Т (отвод), А и В (цилиндровые линии), а также линии управления Х и У (только для старших типоразмеров ГЗМ-16/3М и ГЗМ-20/3М)

Запорные элементы (шарики или конусы) с пружинами, которые перекрывают гидролинии

Толкатель (поршень управления) - перемещается под действием управляющего давления и принудительно открывает запорные элементы

Уплотнительные кольца круглого сечения для герметизации стыка

В исполнениях ГЗМ 6/3 МА и ГЗМ 6/3 МВ запорный элемент установлен только в одной из цилиндровых линий . Это позволяет принудительно открывать клапан управляющим давлением из противоположной линии.

Поисковый запрос: конструкция гидрозамка ГЗМ 10/3

Принцип работы
Рассмотрим работу гидрозамка на примере ГЗМ 10/3 М, который запирает обе линии А и В .

Режим пропускания в прямом направлении (от распределителя к цилиндру):

Жидкость от распределителя поступает в линию А (или В)

Под действием давления шарик открывается, и жидкость проходит к гидроцилиндру

При этом управляющий поршень со стороны противоположной линии остается неподвижным

Режим запирания (при отключенном распределителе):

При остановке насоса или в нейтральном положении распределителя давление в линиях Р, А и В падает

Пружины прижимают шарики к седлам

Жидкость из полостей гидроцилиндра надежно заперта

Режим пропускания в обратном направлении (принудительное открытие):

При подаче давления от распределителя в линию управления (через противоположную линию) поршень управления перемещается

Толкатель принудительно открывает запорный элемент

Жидкость из полости гидроцилиндра может свободно выходить на слив

Поисковый запрос: принцип работы гидрозамка ГЗМ 6/3

Применение гидрозамков ГЗМ
Гидрозамки серии ГЗМ находят широкое применение в различных отраслях промышленности :

Станкостроение:

Фиксация столов и суппортов металлорежущих станков

Удержание заготовок в зажимных приспособлениях

Позиционирование рабочих органов

Прессовое оборудование:

Удержание подвижной траверсы гидравлических прессов

Фиксация выталкивателей и вспомогательных механизмов

Обеспечение безопасности при аварийной остановке

Мобильная техника:

Фиксация стрелы и ковша экскаваторов

Удержание грузовой платформы подъемников

Блокировка навесного оборудования

Литейное и литьевое оборудование:

Фиксация подвижных частей литьевых машин

Удержание пресс-форм в закрытом состоянии

Поисковый запрос: где применяется гидрозамок ГЗМ 10/3

Как выбрать гидрозамок ГЗМ
При выборе гидрозамка серии ГЗМ следует учитывать несколько ключевых параметров :

По типоразмеру (условному проходу)
ГЗМ 6/3 М (Dy=6 мм) - для систем с расходом до 32 л/мин (максимально 80 л/мин). Подходит для небольших гидросистем, станков, вспомогательных механизмов

ГЗМ 10/3 М (Dy=10 мм) - для систем с расходом до 63 л/мин (максимально 100 л/мин). Наиболее универсальный типоразмер для большинства промышленных гидросистем

ГЗМ 16/3 М (Dy=16 мм) - для систем с расходом до 125 л/мин

ГЗМ 20/3 М (Dy=20 мм) - для мощных гидросистем с расходом до 200 л/мин

По исполнению запорных элементов
ГЗМ*/3М (без букв) - запирает обе линии А и В. Наиболее распространенное исполнение

ГЗМ*/3МА - запирает только линию А (управление от линии В). Используется в дифференциальных гидравлических схемах

ГЗМ*/3МВ - запирает только линию В (управление от линии А)

По климатическому исполнению
УХЛ4 - для районов с умеренным и холодным климатом (наиболее распространенное)

О4 - для районов с тропическим климатом

Поисковый запрос: как выбрать гидрозамок ГЗМ

Эксплуатация и требования к рабочей жидкости
Для обеспечения надежной и долговременной работы гидрозамков ГЗМ необходимо соблюдать следующие условия :

Параметры рабочей жидкости:

Рабочая среда: минеральные масла (ИГП, ВМГЗ, МГЕ и аналоги)

Диапазон вязкости: от 10 до 400 мм²/с

Температура жидкости: от -10°C до +70°C (зависит от климатического исполнения)

Класс чистоты: не грубее 13 по ГОСТ 17216-71

Тонкость фильтрации: не менее 25 мкм

Рекомендации по монтажу:

Гидрозамок устанавливается между гидрораспределителем и монтажной плитой

Уплотнение стыка осуществляется резиновыми кольцами круглого сечения

При монтаже необходимо обеспечить чистоту присоединительных поверхностей

Важно: Гидрозамки ГЗМ 6/3 и ГЗМ 10/3 имеют встроенный дренаж утечек управления, поэтому не требуют подключения отдельной дренажной линии .

Поисковый запрос: гидрозамок ГЗМ эксплуатация масло

Аналоги гидрозамков ГЗМ
Гидрозамки серии ГЗМ имеют несколько взаимозаменяемых аналогов, что упрощает их замену при ремонте или модернизации оборудования :

КОХУМ-6 (Болгария) - унифицирован по присоединительным размерам и гидравлической схеме с ГЗМ-6/3

ВЕЗ-6/3М, ВЕЗ-10/3М - российские аналоги

М-2КУ, М-3КУ - гидрозамки стыкового монтажа с аналогичными параметрами

При подборе аналога необходимо сверить условный проход, номинальное давление и способ монтажа. Большинство современных аналогов имеют полную взаимозаменяемость по присоединительным размерам.

Поисковый запрос: аналог гидрозамка ГЗМ 10/3

Заключение
Гидрозамки серии ГЗМ - это надежные и проверенные устройства для фиксации гидравлических исполнительных механизмов. Благодаря модульному исполнению они легко интегрируются в существующие гидравлические системы, устанавливаясь между гидрораспределителем и монтажной плитой.

Краткие рекомендации по выбору:

Для малых гидросистем (станки, вспомогательные механизмы) - выбирайте ГЗМ 6/3 М

Для большинства промышленных гидросистем (прессы, литейное оборудование) - выбирайте ГЗМ 10/3 М

Если требуется фиксация только в одной линии - выбирайте исполнение ГЗМ 10/3 МА или ГЗМ 10/3 МВ

При замене ГЗМ 102 - используйте современный аналог ГЗМ 10/3 М

При заказе обязательно уточняйте условный проход (6 или 10 мм), исполнение по запорным элементам (А, В или оба), климатическое исполнение (УХЛ4 или О4). Правильный выбор и соблюдение правил эксплуатации гарантируют долгую и бесперебойную работу гидравлической системы вашего оборудования.
