Гидрозамки серий М-КУ и Т-КУ: полное руководство по выбору и применению
Гидрозамки (управляемые обратные клапаны) - это важнейшие элементы гидравлических систем, которые обеспечивают безопасную фиксацию исполнительных механизмов. В отличие от стандартного обратного клапана, который свободно пропускает жидкость только в одном направлении, гидрозамок открывается в обратном направлении только по внешнему управляющему сигналу - подаче давления на специальный поршень управления .

Это свойство делает гидрозамки незаменимыми в системах, где требуется жёстко удерживать груз (например, стрелу крана или платформу подъёмника) при выключенном насосе или внезапной утечке. В данной статье мы подробно разберём линейки гидрозамков М-КУ (стыковое исполнение) и Т-КУ (трубное исполнение).

Поисковый запрос: гидрозамок М-КУ Т-КУ назначение

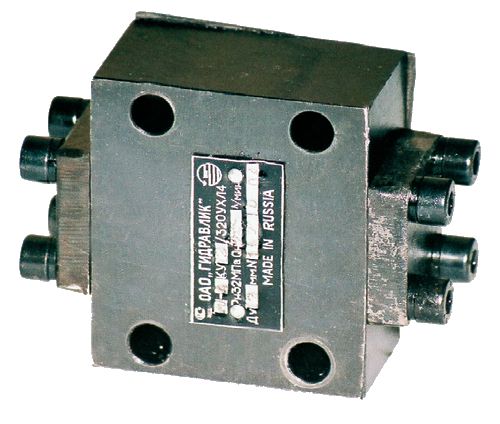

Устройство и принцип работы
В основе работы гидрозамка лежит принцип гидравлического управления. Конструктивно он представляет собой корпус, внутри которого расположены основной запорный элемент (шарик или конус), подпружиненный в седле, и гидроцилиндр управления.

В свободном состоянии (без управляющего сигнала) устройство работает как обычный обратный клапан: пропускает рабочую жидкость от распределителя к гидроцилиндру, но запирает её в обратном направлении . Это позволяет надёжно удерживать нагрузку в заданном положении даже при отключении гидронасоса или перетечках через золотник распределителя.

Если требуется опустить груз, на управляющий порт подаётся давление. Поршень управления воздействует на основной запорный элемент, принудительно открывая его. После этого жидкость может свободно выходить из полости цилиндра обратно в бак . Для надёжного открытия необходимо преодолеть не только пружинное усилие, но и давление, создаваемое нагрузкой в рабочей полости. Поэтому чем тяжелее груз, тем выше должно быть управляющее давление.

Поисковый запрос: принцип работы гидрозамка

Расшифровка маркировки: что означают буквы и цифры
Наименования гидрозамков КУ структурированы и несут полную информацию об устройстве. Расшифровка маркировки происходит по следующей схеме :

Первая буква (М или Т):

М - Монтаж стыковой. Имеет плоскую присоединительную поверхность для крепления на гидравлическую плиту (стандарт ISO 4401-03) .

Т - Монтаж трубный (резьбовой). Подключается в линию с помощью резьбовых штуцеров .

Цифра управления (1, 2, 3 или 4):

1 и 2 - имеют раздельный дренаж: утечки из полости управления отводятся по отдельной трубке. Это повышает стабильность работы при высоком противодавлении .

3 и 4 - имеют встроенный (внутренний) дренаж, не требующий отдельной трубки .

1 и 3 - оснащены дополнительным разгрузочным клапаном, который плавно снимает пик давления перед открытием, исключая гидравлический удар .

2 и 4 - не имеют разгрузочного клапана, что делает их более быстрыми и простыми, но работа с ними менее плавная .

Буквы «КУ»: обозначают тип изделия - клапан управляемый (гидрозамок) .

Цифры условного прохода (Dy): 12, 20 или 32 мм, определяющие максимальный расход :

Dy12 - расход 40 л/мин, масса ~2,6 кг.

Dy20 - расход 100 л/мин, масса ~8,9 кг.

Dy32 - расход 250 л/мин, масса ~8,4 кг.

Цифра /320: номинальное давление, на которое рассчитано изделие (320 кгс/см²) .

Поисковый запрос: расшифровка маркировки гидрозамка КУ

Типы гидрозамков и их конструктивные особенности
Исполнения по наличию разгрузочного клапана и дренажа
Главное функциональное различие между моделями 1КУ, 2КУ, 3КУ и 4КУ заключается в наличии разгрузочного клапана и способе организации дренажа.

Модели с разгрузочным клапаном (1КУ и 3КУ) обеспечивают более плавное открытие. Разгрузочный клапан сначала открывает маленькое отверстие, чтобы сбросить пиковое давление в полости, и только затем открывается основной клапан. Это исключает гидравлический удар в системе, что критично для чувствительного оборудования и больших объёмов масла . В исполнениях 3КУ утечки из полости управления объединены со сливной линией, что упрощает монтаж, но требует, чтобы давление на сливе было минимальным .

Модели без разгрузочного клапана (2КУ и 4КУ) открываются быстрее, но создают толчок давления. Они проще и дешевле, их рекомендуют применять, если быстрая разгрузка системы не ухудшает её работу . Исполнения 4КУ не требуют отдельного трубопровода для отвода утечек, что делает их наиболее простыми в подключении, но они также чувствительны к противодавлению на сливе.

Поисковый запрос: гидрозамок с разгрузочным клапаном

Применение и рекомендации по выбору
Выбор конкретной модели гидрозамка зависит от условий эксплуатации гидросистемы и требований к её функционированию.

Когда выбрать гидрозамки с раздельным дренажем (1КУ, 2КУ): Если сливная линия гидросистемы находится под высоким давлением (например, из-за работы дросселей или других устройств), а также если необходимо избежать влияния противодавления на работу механизма управления. В таких случаях обязательно использовать исполнения с раздельным дренажем .

Когда выбрать гидрозамки с объединенным дренажем (3КУ, 4КУ): Если в сливной линии давление близко к нулю, а также с целью упростить монтаж и удешевить систему. Это наиболее распространённое решение для большинства стандартных гидравлических схем .

Когда выбрать гидрозамки с разгрузочным клапаном (1КУ, 3КУ): Для систем с большим предварительно сжатым объёмом, а также для обеспечения плавности хода и предотвращения гидравлических ударов в гидросистемах точных станков и прессов .

Когда выбрать гидрозамки без разгрузочного клапана (2КУ, 4КУ): Для быстрых и простых систем, где гидравлический удар не критичен. Также в случаях, где необходима максимальная скорость срабатывания .

По способу монтажа (М или Т): Стыковой монтаж (М) более современный и компактный, позволяет создавать компактные блоки на распределительных плитах. Трубный монтаж (Т) удобен для врезки в существующие гидравлические магистрали без использования специальных плит .

Поисковый запрос: как выбрать гидрозамок

Технические параметры
Хотя мы решили отказаться от громоздких таблиц, важно понимать, что все модели данной серии унифицированы по основным параметрам и соответствуют требованиям ГОСТ.

Общие параметры для всех гидрозамков КУ:

Номинальное давление: 32 МПа (320 кгс/см²)

Максимальное давление: 35 МПа

Пробное давление: 48 МПа

Давление управления: до 12 МПа

Условные проходы (Dy): 12 мм / 20 мм / 32 мм

Расходы (Q): 40 л/мин / 100 л/мин / 250 л/мин

Рабочая жидкость: минеральные масла вязкостью от 10 до 400 сСт

Параметры в зависимости от типоразмера:

Dy12 (12 мм): рассчитаны на расход 40 л/мин. Габариты 120х85х42 мм, масса около 2,6 кг .

Dy20 (20 мм): рассчитаны на расход 100 л/мин. Масса варьируется: для моделей 1КУ и 2КУ - 8,9 кг (габариты 190х124х75 мм), для моделей 3КУ и 4КУ - 3,9 кг (140х100х57 мм) .

Dy32 (32 мм): рассчитаны на расход 250 л/мин. Масса 8,4 кг, габариты 190х124х75 мм .

Поисковый запрос: технические характеристики гидрозамка КУ

Эксплуатация и условия работы
Гидрозамки серий М-КУ и Т-КУ рассчитаны на интенсивную эксплуатацию в различных климатических условиях.

Требования к рабочей жидкости:

Рабочая среда: минеральные масла (ИГП, ВМГЗ, МГЕ и аналоги) .

Диапазон вязкости: от 10 до 400 мм²/с (сСт) при рабочих температурах .

Температура жидкости: от +10°C до +70°C .

Температура окружающей среды: от 1°C до 55°C, при этом возможна работа и при более широких диапазонах .

Меры безопасности: При работе с гидрозамками важно следить за чистотой рабочей жидкости. Золотниковые пары управления имеют очень малые зазоры и чувствительны к загрязнениям. Засорение может привести к заклиниванию запорного элемента и отказу гидрозамка, что в системах удержания груза может привести к аварии. Поэтому фильтрация масла должна быть тонкой - не грубее 25 мкм .

Поисковый запрос: гидрозамок КУ установка

Заключение
Гидрозамки серий М-КУ и Т-КУ - это надёжные и проверенные устройства для фиксации гидравлических исполнительных механизмов. Широкий модельный ряд (от М-2КУ до Т-4КУ) позволяет подобрать оптимальную конфигурацию практически для любой гидравлической системы.

При выборе конкретной модели необходимо учитывать четыре ключевых фактора: способ присоединения к гидролинии (стыковое или трубное), требуемый условный проход (12, 20 или 32 мм), наличие разгрузочного клапана (для плавного открытия) и способ организации дренажа. Правильный выбор этих параметров в сочетании с соблюдением правил эксплуатации гарантирует долгую и бесперебойную работу оборудования.
