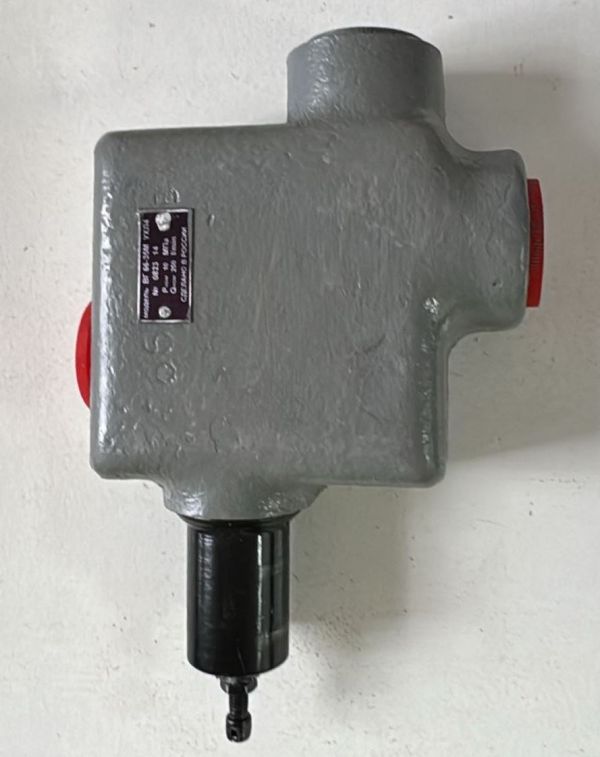

Гидроклапан ВГ66-14, ВГ66-15

Свежая информация

Гидроклапаны с обратным клапаном серий ВГ66-13, ВГ66-14, ВГ66-15: полное руководство
Гидроклапаны с обратным клапаном типов ВГ66-13, ВГ66-14 и ВГ66-15 - это специализированные гидравлические аппараты, которые объединяют в одном корпусе функции предохранительного (или переливного) клапана и обратного клапана. Такое совмещение позволяет не только ограничивать давление в гидросистеме, но и беспрепятственно пропускать поток рабочей жидкости в обратном направлении, что особенно важно в сложных гидравлических схемах с несколькими насосами или исполнительными механизмами.

В статье подробно разберем конструктивные особенности, технические характеристики и области применения гидроклапанов серии ВГ66, а также расшифровку их маркировки и правила подбора для различных гидравлических систем.

Поисковый запрос: гидроклапан с обратным клапаном ВГ66-13 характеристики

Что такое гидроклапан с обратным клапаном и зачем он нужен
Гидроклапан типа ВГ66 - это устройство непрямого действия с переливным золотником, которое дополнительно оснащено встроенным обратным клапаном . Основное его назначение - поддержание заданного давления в гидросистеме и защита ее от перегрузок. В отличие от обычного предохранительного клапана, который пропускает жидкость только в одном направлении (от напорной линии к сливу), версия с обратным клапаном позволяет рабочей жидкости свободно проходить и в обратном направлении, минуя основную дросселирующую щель .

Это свойство особенно ценно в гидросистемах с несколькими насосами, где один клапан может обслуживать разные линии, или в схемах с реверсивными насосами, где направление потока меняется . Благодаря интеграции двух функций в одном корпусе, сокращается количество стыков и уплотнений, что повышает общую надежность гидравлической системы.

Расшифровка маркировки гидроклапанов ВГ66
Понимание условного обозначения гидроклапана позволяет быстро определить его тип, диапазон настройки и основные параметры.

Структура маркировки: [В]Г66-[12/13/14/15]

Г66 - обозначение серии гидроклапана с обратным клапаном .

Первая буква В - указывает на исполнение по давлению. В данном случае буква «В» означает, что клапан рассчитан на диапазон настройки 1,2-11,2 МПа с номинальной настройкой 10,0 МПа . Это исполнение повышенного давления для систем среднего и высокого давления.

Цифры после дефиса (12, 13, 14, 15) - типоразмер по условному проходу (Dy), который определяет пропускную способность клапана :

12 - условный проход 10 мм

13 - условный проход 16 мм

14 - условный проход 20 мм

15 - условный проход 32 мм

Важно отметить, что буква «В» в начале обозначения (ВГ66) также может указывать на конструктивное исполнение с обратным клапаном, в отличие от базовых моделей Г66 без обратного клапана . Иногда встречаются обозначения МГ66 и ПГ66, где буква «М» означает модернизированную конструкцию, а «П» - стыковое (плиточное) присоединение .

Технические характеристики типоразмеров
Все гидроклапаны серии ВГ66 имеют единые базовые параметры, различаясь по пропускной способности, габаритам и массе в зависимости от условного прохода .

Гидроклапан ВГ66-13 (Dy=16 мм)
ВГ66-13 - это гидроклапан с условным проходом 16 мм, который занимает промежуточное положение между малой и старшей моделями. Он подходит для гидросистем средней производительности.

Технические параметры ВГ66-13:

Условный проход составляет 16 мм. Номинальный расход - 40 л/мин. Минимальный расход - 3 л/мин. Диапазон настройки давления для исполнения «В» - 1,2-11,2 МПа. Потеря давления при номинальном расходе - не более 0,3 МПа. Внутренние утечки - не более 80 см³/мин. Масса клапана - 4,9 кг. Присоединение - резьба коническая К1/2″ . Габаритные размеры: длина 115 мм, высота 228 мм. Ширина 58 мм .

Гидроклапан ВГ66-14 (Dy=20 мм)
ВГ66-14 - это гидроклапан с условным проходом 20 мм, предназначенный для гидросистем с повышенными расходами. Это наиболее распространенный типоразмер для мощного промышленного оборудования .

Технические параметры ВГ66-14:

Условный проход составляет 20 мм. Номинальный расход - 80 л/мин. Минимальный расход - 3 л/мин. Диапазон настройки давления для исполнения «В» - 1,2-11,2 МПа. Потеря давления при номинальном расходе - не более 0,55 МПа. Внутренние утечки - не более 120 см³/мин. Присоединение - резьба коническая К3/4″ .

Габаритные размеры: длина 156 мм, высота 280 мм, ширина 65 мм .

Поисковый запрос: гидроклапан ВГ66-14 20 мм

Гидроклапан ВГ66-15 (Dy=32 мм)
ВГ66-15 - это старший типоразмер серии с условным проходом 32 мм, предназначенный для мощных гидравлических систем с большими расходами .

Технические параметры ВГ66-15:

Условный проход составляет 32 мм. Номинальный расход - 160 л/мин. Минимальный расход - 5 л/мин. Диапазон настройки давления для исполнения «В» - 1,2-11,2 МПа. Потеря давления при номинальном расходе - не более 0,75 МПа. Внутренние утечки - не более 300 см³/мин. Присоединение - резьба коническая К1 1/4″ . Габаритные размеры: длина 156 мм, высота 280 мм, ширина 65 мм .

Сравнение исполнений по давлению
Хотя в фокусе этой статьи находится исполнение «В» (ВГ66-13, ВГ66-14, ВГ66-15), важно понимать, что гидроклапаны серии Г66 выпускаются в различных исполнениях по давлению, каждое из которых имеет свои диапазоны настройки и параметры .

Исполнение А (АГ66): Диапазон настройки 0,3-1,2 МПа. Номинальная настройка 1,0 МПа. Внутренние утечки 25 см³/мин. Используется в системах с очень низким давлением.

Исполнение Г (Г66): Диапазон настройки 0,4-2,8 МПа. Номинальная настройка 2,5 МПа. Внутренние утечки 35 см³/мин. Базовое исполнение для общих гидросистем с невысоким давлением.

Исполнение Б (БГ66): Диапазон настройки 0,6-7,0 МПа. Номинальная настройка 6,3 МПа. Внутренние утечки 50 см³/мин. Наиболее распространенное исполнение для систем среднего давления .

Исполнение В (ВГ66): Диапазон настройки 1,2-11,2 МПа. Номинальная настройка 10,0 МПа. Внутренние утечки 80-120 см³/мин (в зависимости от типоразмера). Для систем повышенного давления .

Исполнение Д (ДГ66): Диапазон настройки 4,0-23,0 МПа. Номинальная настройка 20,0 МПа. Внутренние утечки 160-300 см³/мин. Для тяжелых гидросистем с высоким рабочим давлением .

Поисковый запрос: исполнения гидроклапанов Г66 по давлению

Конструктивные особенности и исполнения
Резьбовое исполнение (Г66, ВГ66, БГ66)
Клапаны без дополнительных букв в маркировке (Г66-13, ВГ66-13, БГ66-13) подключаются к гидравлическим линиям через коническую резьбу, расположенную непосредственно в корпусе . Присоединительные резьбы:

Dy=10 мм (Г66-12) - резьба К3/8″

Dy=16 мм (Г66-13) - резьба К1/2″

Dy=20 мм (Г66-14) - резьба К3/4″

Dy=32 мм (Г66-15) - резьба К1 1/4″

Такие клапаны имеют простую конструкцию и удобны для врезки непосредственно в гидравлическую магистраль. Масса - от 2,4 до 11,9 кг в зависимости от типоразмера .

Стыковое (плиточное) исполнение (ПГ66, МПГ66)
Клапаны с буквой «П» в обозначении (ПГ66-14, ПГ66-15, МПГ66-12, МПГ66-14, МПГ66-15) устанавливаются на специальные монтажные панели или гидравлические плиты . Этот способ монтажа удобен при создании сложных гидравлических блоков и позволяет сделать гидравлическую систему более компактной и обслуживаемой.

Буква «М» (МГ66, МПГ66) обозначает модернизированную конструкцию с улучшенными характеристиками . Модернизированные версии могут иметь улучшенную герметичность и сниженные внутренние утечки. В некоторых модификациях предусмотрены два варианта исполнения: с дренажной линией (МГ66) и без нее (МПГ66), что расширяет возможности применения .

Принцип работы и устройство
Гидроклапан типа ВГ66 состоит из нескольких основных элементов, размещенных в чугунном корпусе:

Корпус - литой, с выполненными внутренними каналами для подвода и отвода рабочей жидкости

Основной золотник (переливной клапан) - подвижный элемент, который открывается при достижении давления настройки

Вспомогательный золотник управления - обеспечивает стабильность характеристики при изменении расхода

Пружина настройки - задает усилие, противодействующее давлению масла

Регулировочный винт с контргайкой - для изменения степени сжатия пружины (настройки давления)

Обратный клапан - отдельный запорный элемент (шарик или конус с пружиной), установленный параллельно основному золотнику

Защитный колпачок - закрывает регулировочный винт и предохраняет от несанкционированного изменения настройки

Клапан имеет гидролинии прямого потока (подвод и отвод) и линию дистанционного управления и дренажа .

Принцип работы гидроклапана ВГ66:

В прямом направлении (от насоса к системе) аппарат работает как обычный предохранительный или переливной клапан. Масло подводится к клапану через отверстие подвода прямого потока. При нормальном давлении основной золотник закрыт пружиной. При повышении давления выше настройки золотник приоткрывается, соединяя напорную линию со сливом. Часть жидкости сливается в бак, давление в системе ограничивается заданным уровнем .

В обратном направлении (от системы к насосу) обратный клапан открывается, пропуская жидкость беспрепятственно. При этом основной переливной золотник остается закрытым. Потери давления на обратном клапане минимальны . Благодаря этому свойству клапан не препятствует свободному сливу масла из гидроцилиндра или гидромотора при его движении в обратном направлении.

Для уменьшения колебаний золотника в конструкции предусмотрено демпферное отверстие малого диаметра, которое сглаживает пульсации давления .

Области применения гидроклапанов ВГ66
Благодаря наличию встроенного обратного клапана, гидроклапаны серии ВГ66 находят широкое применение в различных отраслях промышленности :

Станкостроение - в гидроприводах металлорежущих станков, где требуется защита от перегрузок при реверсивных движениях

Прессовое оборудование - в гидросистемах прессов для поддержания давления и свободного слива при обратном ходе

Гидравлические прессы с двумя насосами - в схемах с насосами высокой и низкой производительности, где клапан с обратным клапаном обеспечивает разгрузку одного насоса

Деревообрабатывающие станки - в гидроприводах подачи и зажима

Гидрофицированное оборудование - в системах, где требуется как защита от перегрузки, так и возможность свободного слива

Условия эксплуатации
Для обеспечения надежной и долговременной работы гидроклапанов ВГ66 необходимо соблюдать следующие условия эксплуатации :

Рабочая жидкость - минеральные масла с вязкостью от 10 до 400 мм²/с при рабочих температурах.

Температура рабочей жидкости - от +10 до +70°C. Более низкие температуры могут привести к загустению масла и замедлению реакции клапана.

Температура окружающей среды - от +1 до +50°C (климатическое исполнение УХЛ4). Для работы при более низких температурах необходимо выбирать специальное климатическое исполнение.

Класс чистоты масла - не грубее 13 по ГОСТ 17216-71. Загрязнения могут привести к заклиниванию золотника и выходу клапана из строя.

Важно: Золотниковые пары имеют очень малые зазоры и критичны к загрязнениям. Поэтому качественная фильтрация рабочей жидкости - обязательное условие долгой и бесперебойной работы гидроклапана.

Поисковый запрос: эксплуатация гидроклапана Г66

Как выбрать гидроклапан ВГ66
При выборе гидроклапана серии ВГ66 необходимо учитывать несколько ключевых факторов .

Определите требуемый условный проход (типоразмер). Для систем с расходом до 20 л/мин подойдет ВГ66-12 (Dy=10 мм). При расходе до 40 л/мин выбирайте ВГ66-13 (Dy=16 мм). При расходе до 80 л/мин - ВГ66-14 (Dy=20 мм). Для мощных систем с расходом до 160 л/мин - ВГ66-15 (Dy=32 мм) .

Выберите диапазон настройки давления. Для систем с давлением до 11,2 МПа, работающих в диапазоне 1,2-11,2 МПа, исполнение «В» (ВГ66) является оптимальным. Также доступны исполнения А (0,3-1,2 МПа), Г (0,4-2,8 МПа), Б (0,6-7,0 МПа) и Д (4,0-23,0 МПа) .

Определите необходимый способ монтажа. Для врезки в гидравлическую магистраль выбирайте резьбовое исполнение (ВГ66). Для монтажа на гидравлическую плиту при создании сложных гидроблоков выбирайте стыковое исполнение (ПГ66, МПГ66) .

Соблюдайте требования к рабочей жидкости. Используйте минеральное масло рекомендованной вязкости и обеспечьте качественную фильтрацию (класс чистоты не грубее 13) .

Учитывайте температурные условия эксплуатации. Клапаны в исполнении УХЛ4 рассчитаны на работу при температуре окружающей среды от +1 до +50°C. Для более низких температур выбирайте соответствующее климатическое исполнение.

Заключение
Гидроклапаны с обратным клапаном серии ВГ66-13, ВГ66-14 и ВГ66-15 - это надежные и многофункциональные устройства, которые сочетают в себе функции предохранительного клапана и обратного клапана. Их ключевое преимущество - способность пропускать рабочую жидкость в обратном направлении, что делает их незаменимыми в гидросистемах с несколькими насосами, при реверсивных движениях или там, где требуется свободный слив масла в обход дросселирующей щели .

Благодаря широкому модельному ряду (три типоразмера по расходу, пять диапазонов настройки по давлению и два способа монтажа) можно подобрать оптимальный клапан для практически любой гидравлической системы - от небольших станков до мощных прессов и гидравлических комплексов .

Краткие рекомендации по выбору:

Для станков и оборудования средних размеров с расходом до 40 л/мин - выбирайте ВГ66-13 (Dy=16 мм)

Для мощных гидросистем прессов с расходом до 80 л/мин - выбирайте ВГ66-14 (Dy=20 мм)

Для тяжелого оборудования с расходом до 160 л/мин - выбирайте ВГ66-15 (Dy=32 мм)

Для сложных гидравлических блоков с плотной компоновкой - выбирайте стыковое исполнение ПГ66 или МПГ66

Правильный выбор типоразмера, соблюдение условий эксплуатации и своевременное техническое обслуживание гарантируют долгую и бесперебойную работу гидравлической системы вашего оборудования.
