Гидроклапаны давления серий Г, ПГ, АГ, БГ, ВГ, ДГ: полный обзор
Гидроклапаны давления типов Г, ПГ, АГ, БГ, ВГ, ДГ - это ключевые элементы гидравлических систем промышленного оборудования. Они предназначены для поддержания, регулирования и ограничения давления рабочей жидкости в гидроприводах станков, прессов, литейных машин и другого гидрофицированного оборудования . Их основная задача - защита системы от перегрузок и обеспечение стабильного режима работы исполнительных механизмов.

В этой статье мы подробно разберем конструктивные особенности, классификацию, технические характеристики и сферы применения гидроклапанов давления.

Поисковый запрос: гидроклапаны давления Г ПГ АГ БГ ВГ ДГ

Назначение и выполняемые функции
Гидроклапаны давления типа Г54-3 и ПГ54-3 (П...Г54-3) являются многофункциональными устройствами и в зависимости от исполнения и схемы включения могут выполнять четыре основные функции :

Функция предохранительного клапана - защита объемного гидропривода от давления, превышающего установленное. При достижении предельного давления клапан открывается и сбрасывает излишки рабочей жидкости в бак .

Функция переливного клапана - поддержание заданного давления путем непрерывного слива рабочей жидкости во время работы. Используется в системах с насосами постоянной производительности .

Функция клапана последовательности - пропускание потока рабочей жидкости только при достижении заданной величины давления в основном или управляющем потоке. Обеспечивает включение исполнительных механизмов в определенной последовательности .

Функция клапана разности давлений - поддержание заданной разности давлений между подводимым и отводимым потоками или в одном из потоков по отношению к постороннему потоку .

Благодаря такому разнообразию функций, гидроклапаны серии Г54-3 находят широкое применение в самых разных гидравлических системах.

Поисковый запрос: функции гидроклапанов давления

Расшифровка маркировки
Понимание маркировки гидроклапанов давления позволяет быстро определить его тип, диапазон настройки и способ монтажа. Структура условного обозначения выглядит следующим образом:

АГ54-34М

Где каждый элемент обозначает:

Первая буква (А, Б, В, Г, Д) - типоразмер по диапазону настройки давления. Определяет, на какое номинальное давление рассчитан клапан и его диапазон регулировки

Г - гидроклапан (обозначение типа аппарата)

54 - порядковый номер серии (базовая конструкция)

34 - номер типоразмера по условному проходу (20 мм)

М - модернизированный (индекс «М» означает улучшенную конструкцию с повышенной надежностью)

Если перед маркировкой стоит буква «П» (например, ПАГ54-34М или ПБГ54-34М), это указывает на стыковой (плиточный) способ монтажа. Клапаны без буквы «П» имеют резьбовое (трубное) присоединение .

Классификация по исполнению
Гидроклапаны давления делятся на два основных типа по способу подключения к гидросистеме :

Резьбовые (трубные) клапаны
Клапаны исполнения Г, АГ, БГ, ВГ, ДГ подключаются к гидравлическим линиям через коническую резьбу, расположенную непосредственно в корпусе клапана. Условный проход 20 мм подключается через резьбу К3/4" . Такие клапаны имеют меньшую массу (около 3,1 кг) и более компактны. Они удобны для врезки непосредственно в гидравлическую магистраль.

Стыковые (плиточные) клапаны
Клапаны исполнения ПГ, ПАГ, ПБГ, ПВГ, ПДГ устанавливаются на специальные монтажные панели или плиты, имеющие резьбовые выходы для подсоединения гидролиний . Такие клапаны имеют большую массу (около 4,0 кг), но обеспечивают более удобный и быстрый монтаж при создании гидравлических блоков.

Типоразмеры по настройке давления
Буквенное обозначение (А, Б, В, Г, Д) определяет, на какой диапазон настройки давления рассчитан клапан :

Исполнение А (АГ, ПАГ) - низкое давление. Диапазон настройки: 0,3-1,2 МПа, номинальная настройка 1,0 МПа. Характеризуется минимальными внутренними утечками - не более 20 см³/мин.

Исполнение Г (Г, ПГ) - номинальное давление 2,5 МПа. Диапазон настройки: 0,4-2,8 МПа. Внутренние утечки - не более 35 см³/мин.

Исполнение Б (БГ, ПБГ) - номинальное давление 6,3 МПа. Диапазон настройки: 0,6-7,0 МПа. Внутренние утечки - не более 90 см³/мин. Это наиболее распространенное исполнение для систем среднего давления .

Исполнение В (ВГ, ПВГ) - номинальное давление 10,0 МПа. Диапазон настройки: 1,2-11,2 МПа. Внутренние утечки - не более 140 см³/мин.

Исполнение Д (ДГ, ПДГ) - высокое давление. Номинальная настройка 20,0 МПа. Диапазон настройки: 4,0-23,0 МПа. Внутренние утечки - до 280 см³/мин .

Конструкция гидроклапана ПГ54-34М

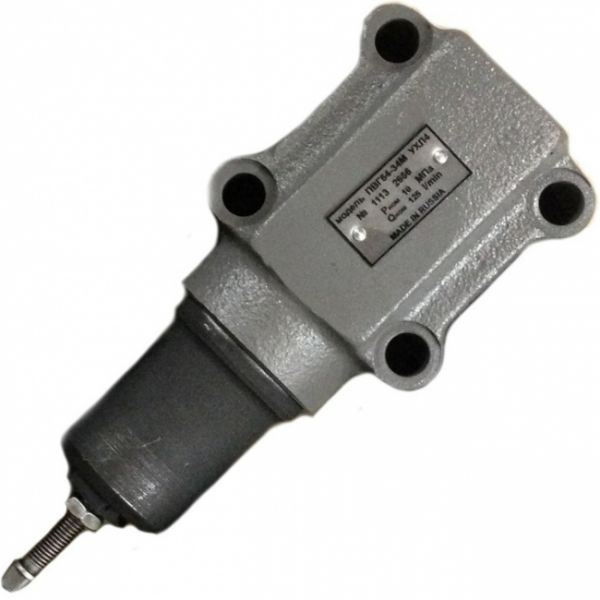

Рассмотрим конструкцию гидроклапана на примере наиболее распространенной модификации ПГ54-34М (стыкового исполнения) . Клапан состоит из следующих основных деталей:

Корпус - в котором выполнены все внутренние каналы и посадочные места

Золотник - подвижный элемент, перекрывающий поток при закрытом состоянии и открывающий проход при достижении давления настройки

Пружина - задает усилие, противодействующее давлению масла на торец золотника

Регулировочный винт - служит для изменения степени сжатия пружины, а значит, и давления срабатывания

Втулка и колпачок - защищают внутренние элементы и обеспечивают герметичность

Масло подводится к аппарату через отверстие Р (напорная линия) и отводится через отверстие А (направление к исполнительному механизму или на слив, в зависимости от функции). Принцип работы основан на уравновешивании усилия от давления масла на торец золотника и усилия пружины. Когда давление достигает значения настройки, золотник перемещается, открывая проход для рабочей жидкости .

Поисковый запрос: устройство гидроклапана давления ПГ54-34М

Основные технические характеристики
Независимо от исполнения, все гидроклапаны серии Г54-34М и ПГ54-34М имеют единые базовые параметры :

Условный проход: 20 мм

Номинальный расход: 125 л/мин

Максимальный расход: 160 л/мин

Минимальный расход: 3 л/мин

Номинальный перепад давлений: 0,6-0,65 МПа

Максимальное давление на входе: до 23-32 МПа (в зависимости от модификации)

Присоединение: К 3/4" для резьбового исполнения

Кроме клапанов с условным проходом 20 мм, существуют также клапаны на условный проход 10 мм (серии Г-54-32М и П...Г-54-32М) с номинальным расходом 32 л/мин, и на условный проход 32 мм (серии Г-54-35М и П...Г-54-35М) с номинальным расходом 200 л/мин .

Поисковый запрос: технические характеристики гидроклапанов давления Г54

Условия эксплуатации
Для обеспечения надежной и долговременной работы гидроклапанов давления необходимо соблюдать следующие условия эксплуатации :

Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с

Температура рабочей жидкости: от +10 до +70°C

Температура окружающей среды: от +1 до +50°C (климатическое исполнение УХЛ4)

Класс чистоты масла: не грубее 13 по ГОСТ 17216-71

Важно отметить, что при выборе клапана необходимо учитывать не только рабочее давление, но и возможные пиковые нагрузки, которые не должны превышать максимально допустимых значений.

Поисковый запрос: эксплуатация гидроклапанов давления

Области применения
Гидроклапаны давления серий Г, ПГ, АГ, БГ, ВГ, ДГ используются в гидросистемах самого разного промышленного оборудования :

Металлорежущие станки - для защиты гидроприводов подач и главного движения, последовательного включения механизмов

Кузнечно-прессовое оборудование - для поддержания давления в гидроцилиндрах прессов

Литейные и литьевые машины - для управления циклами смыкания и раскрытия форм

Деревообрабатывающие станки - в гидроприводах подачи и зажима

Строительно-дорожная техника - в гидравлических системах управления рабочими органами

Благодаря надежности конструкции, широкому диапазону настроек и универсальности применения, гидроклапаны этой серии остаются востребованными при проектировании и модернизации гидравлических систем.

Ключевые преимущества гидроклапанов давления Г54-34М
Многофункциональность - один клапан может использоваться в качестве предохранительного, переливного, последовательного или дифференциального в зависимости от схемы включения .

Широкий диапазон настроек - возможность точной регулировки давления в широких пределах. Исполнение Б (БГ54-34М) позволяет настраивать давление от 0,6 до 7,0 МПа, что перекрывает потребности большинства промышленных гидросистем .

Надежность - модернизированная конструкция (индекс «М») обеспечивает повышенную надежность и улучшенные технические характеристики .

Удобство монтажа - возможность выбора между резьбовым и стыковым способом присоединения позволяет оптимально вписать клапан в любую гидравлическую схему.

Стабильность характеристик - минимальное изменение давления настройки при колебаниях расхода (например, для исполнения Г при изменении расхода от 3 до 125 л/мин изменение давления составляет не более 0,25 МПа) .

Заключение
Гидроклапаны давления серий Г, ПГ, АГ, БГ, ВГ, ДГ - это проверенное, надежное и универсальное решение для управления давлением в гидравлических системах. Благодаря широкому модельному ряду, возможности выбора диапазона настройки и способа монтажа, они подходят для самого разного промышленного оборудования - от небольших станков до тяжелых прессов и литейных машин.

При выборе гидроклапана важно правильно определить требуемый диапазон настройки давления (исполнение А, Г, Б, В или Д) и необходимый способ монтажа (резьбовой или стыковой). Для большинства стандартных гидросистем промышленных станков и прессов оптимальным выбором будет исполнение Б (БГ54-34М или ПБГ54-34М) с диапазоном настройки 0,6-7,0 МПа .
