Гидроклапаны предохранительные серии Г52-2: полное руководство по выбору и применению
Гидроклапаны предохранительные серии Г52-2 - это важнейшие элементы гидравлических систем, обеспечивающие их защиту от перегрузок и разрушения. Они относятся к категории командно-регулирующей аппаратуры гидроприводов и предназначены для ограничения давления рабочей жидкости до заранее заданной величины . В данной статье мы подробно разберем конструктивные особенности, типоразмеры и правила подбора гидроклапанов Г52-22, Г52-23 и Г52-24, а также их модификации с буквами «А», «Б» и «П».

Назначение и принцип работы
Главная задача предохранительного клапана - защита гидросистемы от превышения давления сверх установленного предела. При достижении критического значения, клапан открывается и сбрасывает излишки рабочей жидкости в бак, предотвращая выход из строя насосов, гидрораспределителей и исполнительных механизмов. Клапаны серии Г52-2 также способны поддерживать в гидросистемах установленное давление и обеспечивать их разгрузку .

Гидроклапаны Г52-2 относятся к устройствам непрямого действия с переливным золотником. Это означает, что основной запорный элемент управляется не непосредственно пружиной, а через вспомогательный золотник, что обеспечивает более стабильную характеристику при колебаниях расхода в системе . Вид управления - ручной, с помощью регулировочного винта . Важно отметить, что у данной серии отсутствует электрическое управление разгрузкой - это простые и надежные механические устройства .

Расшифровка маркировки гидроклапанов Г52-2
Понимание маркировки гидроклапана позволяет быстро определить его технические характеристики и область применения. Структура обозначения выглядит следующим образом: [А/Б][П]Г52-[22/23/24].

Типоразмер по условному проходу
Последние цифры в маркировке указывают на условный проход (Dy) и, соответственно, на пропускную способность клапана :

Г52-22 (Dy=12 мм) - номинальный расход 16-20 л/мин

Г52-23 (Dy=16 мм) - номинальный расход 40 л/мин

Г52-24 (Dy=20 мм) - номинальный расход 63-80 л/мин

Диапазон настройки давления (первая буква)
Первая буква в маркировке определяет, на какой диапазон настройки давления рассчитан клапан :

Г52-22 - базовое исполнение, номинальное давление 6,3 МПа, диапазон регулировки 0,3-6,3 МПа

АГ52-22 - исполнение с повышенной настройкой до 10 МПа, диапазон 0,5-10 МПа

БГ52-22 - исполнение с высоким давлением до 20 МПа, диапазон 1-20 МПа

Способ монтажа (буква П)
Буква «П» в обозначении указывает на стыковое (панельное) присоединение. Если буквы «П» нет - клапан имеет резьбовое (трубное) присоединение :

Г52-22 - резьбовое присоединение (резьба К3/8")

ПГ52-22 - стыковое присоединение (монтаж на плиту)

Для стыковых клапанов предусмотрены те же диапазоны настройки: ПГ52-22, АПГ52-22, БПГ52-22, а также аналогичные типоразмеры ПГ52-23, ПГ52-24 и ПГ52-25 для больших расходов .

Технические характеристики типоразмеров
Гидроклапан Г52-22 (Dy=12 мм)
Это младший типоразмер в линейке, предназначенный для гидросистем с небольшими расходами . Номинальный расход - 20 л/мин, при этом минимальный расход составляет 3 л/мин . Перепад давления при номинальном расходе - 0,4 МПа , а утечки масла при номинальном давлении - не более 200 см³/мин . Масса клапана - 2,5 кг для резьбового исполнения и 2,9 кг для стыкового . Присоединение - резьба К3/8" по ГОСТ 6111-52 для трубного исполнения .

Гидроклапан Г52-23 (Dy=16 мм)
Средний типоразмер, применяемый в гидросистемах средней производительности . Номинальный расход - 40 л/мин , перепад давления при номинальном расходе - 0,4 МПа , утечки масла - не более 200 см³/мин . Масса клапана - 4,6 кг , присоединение - резьба К1/2" .

Гидроклапан Г52-24 (Dy=20 мм)
Старший типоразмер, применяемый в мощных гидросистемах с большими расходами . Номинальный расход - 80 л/мин , перепад давления при номинальном расходе - 0,4 МПа , утечки масла - не более 200 см³/мин . Масса клапана - 4,6 кг для резьбового исполнения и 4,65 кг для стыкового , присоединение - резьба К3/4" .

Для справки: в линейке также представлен типоразмер Г52-25 (Dy=32 мм) с номинальным расходом 160 л/мин .

Особенности конструкции и исполнения
Резьбовое исполнение (Г, АГ, БГ)
Клапаны без буквы «П» в маркировке подключаются к гидравлическим линиям через коническую резьбу, расположенную непосредственно в корпусе . Такие клапаны удобны для врезки непосредственно в гидравлическую магистраль. Их масса несколько меньше, чем у стыковых аналогов .

Стыковое исполнение (ПГ, АПГ, БПГ)

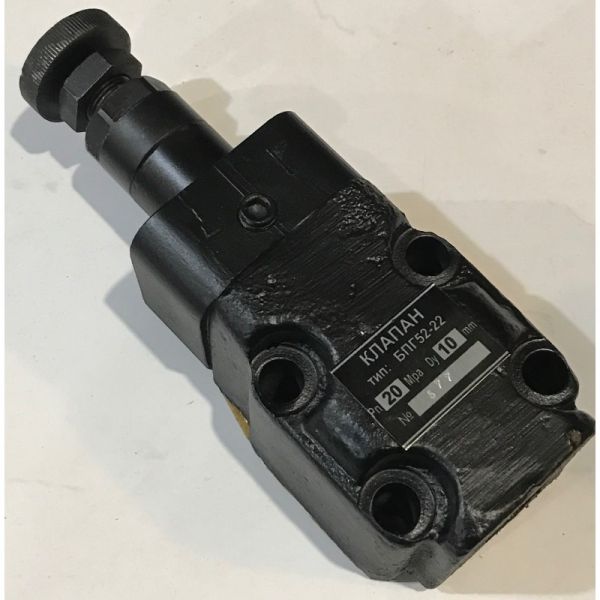

Клапаны с буквой «П» (ПГ52-22, АПГ52-22, БПГ52-22) устанавливаются на монтажные панели или плиты . Такой способ монтажа удобен при создании сложных гидравлических блоков и обеспечивает более компактное размещение аппаратуры.

Варианты по давлению
Исполнения с буквой «А» предназначены для систем с рабочим давлением до 10 МПа . Исполнения с буквой «Б» рассчитаны на давление до 20 МПа . Соответствующие диапазоны регулировки позволяют точно настроить клапан под конкретные требования гидросистемы.

Условия эксплуатации
Для надежной и долговременной работы гидроклапанов серии Г52-2 необходимо соблюдать определенные условия эксплуатации . Рабочая жидкость - чистое минеральное масло вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 по ГОСТ 1707-51 . Важно обеспечить качественную фильтрацию рабочей жидкости, так как загрязнения могут привести к заклиниванию золотника и выходу клапана из строя.

Области применения
Благодаря широкому модельному ряду, гидроклапаны Г52-2 применяются в различных отраслях промышленности. Это металлообрабатывающие станки, где клапаны защищают гидроприводы подач и главного движения . В кузнечно-прессовом оборудовании они используются в гидроцилиндрах прессов. В литейных и литьевых машинах клапаны защищают системы смыкания и раскрытия форм. Также они находят применение в деревообрабатывающих станках, строительно-дорожной технике и гидравлических установках транспортных и подземных сооружений .

Как выбрать гидроклапан Г52-2
При выборе гидроклапана необходимо учитывать несколько ключевых факторов.

Определите требуемый расход и типоразмер. Для систем с расходом до 20 л/мин подойдет Г52-22, при расходе до 40 л/мин - Г52-23, при расходе до 80 л/мин - Г52-24 .

Выберите диапазон настройки давления. Базовое исполнение (Г52-22) подходит для систем с давлением до 6,3 МПа. Исполнение «А» (АГ52-22) - для систем с давлением до 10 МПа. Исполнение «Б» (БГ52-22) - для систем с давлением до 20 МПа .

Определите способ монтажа. Для врезки в гидравлическую магистраль выбирайте резьбовое исполнение (без буквы «П»). Для монтажа на гидравлическую плиту - стыковое исполнение (с буквой «П») .

Соблюдайте требования к рабочей жидкости. Используйте минеральное масло рекомендованной вязкости и обеспечьте качественную фильтрацию .

Заключение
Гидроклапаны предохранительные серии Г52-2 - это проверенное и надежное решение для защиты гидравлических систем от перегрузок. Широкий модельный ряд, включающий три типоразмера по расходу, три диапазона настройки по давлению и два способа монтажа (резьбовой и стыковой), позволяет подобрать оптимальный клапан для практически любой гидравлической системы. Правильный выбор и соблюдение условий эксплуатации гарантируют долгую и бесперебойную работу оборудования .
