Гидроклапаны предохранительные серии МКПВ: полное руководство по моделям 10/3 С2Р2, 20/3 С2Р2 и 32/3 С2Р2
Гидроклапаны предохранительные типа МКПВ - это высоконадежные гидравлические аппараты, предназначенные для защиты гидросистем от перегрузок, поддержания заданного рабочего давления и дистанционной разгрузки . Они относятся к категории непрямого действия: управление основным золотником осуществляется через вспомогательный клапан (пилот), что обеспечивает стабильную характеристику при колебаниях расхода в широких пределах .

В данной статье мы подробно разберем конструктивные особенности, технические характеристики и области применения гидроклапанов МКПВ с условным проходом 10 мм, 20 мм и 32 мм.

Поисковый запрос: гидроклапан предохранительный МКПВ 10/3 С2Р2 технические характеристики

Расшифровка маркировки МКПВ
Условное обозначение гидроклапанов серии МКПВ содержит полную информацию об его основных параметрах и конструктивном исполнении .

Структура маркировки МКПВ 10/3 С2Р2 расшифровывается следующим образом:

МКПВ - клапан предохранительный (гидравлический)

10 - условный проход в миллиметрах (10, 20 или 32)

/3 - номинальное давление на входе - 32 МПа

С - исполнение по присоединению: С - стыкового монтажа (на гидравлическую плиту), Т - резьбового монтажа

2 - функционально-конструктивное исполнение: 2 - дистанционное гидравлическое управление нагрузкой (с возможностью разгрузки)

Р - вид регулировочного устройства: Р - рукояткой, В - винтом с защитным колпачком

Р2 - номинальное давление настройки: Р2 - 20 МПа, Р1 - 10 МПа, Р3 - 32 МПа, отсутствие буквы - 6,3 МПа

Поисковый запрос: расшифровка маркировки МКПВ клапана

Назначение и выполняемые функции
Гидроклапаны предохранительные серии МКПВ выполняют три основные функции в гидравлических системах промышленного оборудования .

Защита от перегрузок - основная функция клапана. При повышении давления в гидросистеме выше заданного уровня, клапан открывается и сбрасывает излишки рабочей жидкости в бак, предотвращая разрушение насосов, гидрораспределителей и исполнительных механизмов .

Поддержание установленного давления - в режиме переливного клапана аппарат поддерживает постоянное давление в напорной линии путем непрерывного слива рабочей жидкости. Эта функция используется в системах с насосами постоянной производительности .

Дистанционная разгрузка гидросистемы - при подаче управляющего сигнала на линию Х (отверстие дистанционного управления) клапан открывается при низком давлении (около 0,3 МПа), разгружая насос. Это позволяет запускать двигатель под нагрузкой или отключать подачу масла на время пауз в работе .

Области применения: гидроприводы прессов, металлорежущих станков, литейных и литьевых машин, строительно-дорожной и мобильной техники, буровых установок .

Поисковый запрос: назначение предохранительного клапана МКПВ

Устройство и принцип работы
Конструкция гидроклапанов МКПВ включает следующие основные элементы :

Корпус - литой чугунный, в котором выполнены основные каналы Р (подвод давления) и Т (слив), а также канал дистанционного управления Х

Основной клапан - запорный элемент с пружиной, перекрывающий поток между напорной и сливной линиями

Вспомогательный клапан (пилот) - клапан непрямого действия с конусным запорным элементом и регулировочной пружиной

Регулировочный винт с рукояткой - для изменения степени сжатия пружины пилота, а значит, и давления срабатывания

Демпферное отверстие (малое отверстие) - соединяет напорную линию Р с надклапанной полостью и обеспечивает стабильность работы клапана

Канал управления - соединяет вспомогательный клапан со сливной линией

Принцип работы МКПВ (непрямого действия) :

В нормальном состоянии, когда давление в гидросистеме не превышает настройки, вспомогательный клапан закрыт. Давление в напорной линии Р и в надклапанной полости одинаковое, основной клапан прижат пружиной к седлу - напорная и сливная линии разъединены.

Когда давление в системе возрастает и достигает значения настройки, усилие давления на конус вспомогательного клапана преодолевает усилие его пружины. Клапан открывается, и рабочая жидкость через малое отверстие и вспомогательный клапан начинает поступать в сливную линию Т.

Из-за падения давления на малом отверстии давление в надклапанной полости основного клапана снижается. Основной клапан под действием давления в напорной линии Р поднимается, сжимая пружину, и соединяет напорную и сливную линии.

Перемещение основного клапана продолжается до тех пор, пока усилие от давления в надклапанной полости и пружины не уравновесится с усилием от давления в напорной линии. После этого давление в системе автоматически поддерживается постоянным в широком диапазоне расходов .

Поисковый запрос: устройство клапана МКПВ непрямого действия

Модельный ряд и технические характеристики
Серия МКПВ включает три основных типоразмера по условному проходу: 10 мм, 20 мм и 32 мм. Каждый типоразмер выпускается в нескольких исполнениях по номинальному давлению настройки .

Гидроклапан МКПВ 10/3 С2Р2 (Ду=10 мм)
Модель МКПВ 10/3 С2Р2 предназначена для гидросистем с номинальным расходом до 80 л/мин .

Технические параметры МКПВ 10/3 С2Р2:

Условный проход составляет 10 мм. Номинальный расход - 80 л/мин, максимальный расход - до 160 л/мин . Номинальное давление на входе - 32 МПа . Номинальное давление настройки - 20 МПа, диапазон регулирования давления - 2,0-25,0 МПа . Масса клапана составляет 3,45-3,65 кг в зависимости от модификации . Тип присоединения - стыковое, для монтажа требуется гидравлическая плита по ISO 6264 .

Модификации по давлению настройки для Ду=10 мм :

МКПВ 10/3 С2Р (без цифры) - 6,3 МПа, диапазон 0,3-0,7 МПа

МКПВ 10/3 С2Р1 - 10 МПа, диапазон 0,5-12,5 МПа

МКПВ 10/3 С2Р2 - 20 МПа, диапазон 2,0-25,0 МПа

МКПВ 10/3 С2Р3 - 32 МПа, диапазон 5,0-35,0 МПа

Поисковый запрос: МКПВ 10/3 С2Р2 технические параметры

Гидроклапан МКПВ 20/3 С2Р2 (Ду=20 мм)
Модель МКПВ 20/3 С2Р2 предназначена для гидросистем с номинальным расходом до 160 л/мин .

Технические параметры МКПВ 20/3 С2Р2:

Условный проход составляет 20 мм. Номинальный расход - 160 л/мин, максимальный расход - до 400 л/мин . Номинальное давление на входе - 32 МПа . Номинальное давление настройки - 20 МПа, диапазон регулирования давления - 2,0-25,0 МПа . Масса клапана составляет 4,0-4,35 кг в зависимости от модификации . Тип присоединения - стыковое .

Модификации по давлению настройки для Ду=20 мм :

МКПВ 20/3 С2Р (без цифры) - 6,3 МПа, диапазон 0,3-0,7 МПа

МКПВ 20/3 С2Р1 - 10 МПа, диапазон 0,5-12,5 МПа

МКПВ 20/3 С2Р2 - 20 МПа, диапазон 2,0-25,0 МПа

МКПВ 20/3 С2Р3 - 32 МПа, диапазон 5,0-35,0 МПа

Поисковый запрос: МКПВ 20/3 С2Р2 технические характеристики

Гидроклапан МКПВ 32/3 С2Р2 (Ду=32 мм)
Модель МКПВ 32/3 С2Р2 предназначена для мощных гидросистем с номинальным расходом до 320 л/мин .

Технические параметры МКПВ 32/3 С2Р2:

Условный проход составляет 32 мм. Номинальный расход - 320 л/мин, максимальный расход - до 630 л/мин . Номинальное давление на входе - 32 МПа . Номинальное давление настройки - 20 МПа, диапазон регулирования давления - 2,0-25,0 МПа . Масса клапана составляет 5,4-6,15 кг в зависимости от модификации . Тип присоединения - стыковое .

Модификации по давлению настройки для Ду=32 мм :

МКПВ 32/3 С2Р (без цифры) - 6,3 МПа, диапазон 0,3-0,7 МПа

МКПВ 32/3 С2Р1 - 10 МПа, диапазон 0,5-12,5 МПа

МКПВ 32/3 С2Р2 - 20 МПа, диапазон 2,0-25,0 МПа

МКПВ 32/3 С2Р3 - 32 МПа, диапазон 5,0-35,0 МПа

Поисковый запрос: МКПВ 32/3 С2Р2 применение

Сравнение типоразмеров МКПВ
Каждый типоразмер серии МКПВ имеет свои особенности и области применения.

Типоразмер 10 мм (МКПВ 10/3 С2Р2) - самый компактный в линейке. Номинальный расход 80 л/мин, максимальный до 160 л/мин. Масса около 3,5 кг. Подходит для станков, прессов среднего усилия, гидравлических систем с небольшими расходами.

Типоразмер 20 мм (МКПВ 20/3 С2Р2) - наиболее востребованный типоразмер. Номинальный расход 160 л/мин, максимальный до 400 л/мин. Масса около 4,0 кг. Применяется в большинстве промышленных гидросистем среднего и большого масштаба: прессы, литейные машины, мобильная техника.

Типоразмер 32 мм (МКПВ 32/3 С2Р2) - самый мощный в линейке. Номинальный расход 320 л/мин, максимальный до 630 л/мин. Масса около 5,4 кг. Применяется в тяжелом промышленном оборудовании, крупных гидравлических прессах, металлургических машинах.

Поисковый запрос: сравнение типоразмеров клапанов МКПВ

Варианты исполнения по способу присоединения
Гидроклапаны МКПВ выпускаются в двух вариантах по способу подключения к гидросистеме .

Стыковое исполнение (С) - клапаны с буквой «С» в маркировке устанавливаются на гидравлическую плиту, имеющую плоскую стыковую поверхность. Отверстия каналов Р, Т и Х выводятся на стыковую плоскость и уплотняются резиновыми кольцами . Такой способ монтажа удобен при создании сложных гидравлических блоков, обеспечивает компактность и обслуживаемость системы. Масса стыковых клапанов несколько ниже, чем у резьбовых .

Резьбовое исполнение (Т) - клапаны с буквой «Т» в маркировке подключаются к гидравлическим линиям через коническую резьбу, расположенную непосредственно в корпусе . Такое исполнение удобно для врезки непосредственно в гидравлическую магистраль. Присоединительные резьбы: для Ду=10 мм - К1/2″, для Ду=20 мм - К3/4″, для Ду=32 мм - К1 1/4″ . Масса резьбовых клапанов больше, чем у стыковых .

Модификации по типу управления
В серии МКПВ существуют модификации с различными типами управления .

С гидравлическим дистанционным управлением (цифра 2) - исполнение «С2» имеет возможность дистанционной разгрузки гидросистемы путем соединения отверстия Х со сливной линией. Основные модели МКПВ 10/3 С2Р2, МКПВ 20/3 С2Р2 и МКПВ 32/3 С2Р2 относятся к этому исполнению .

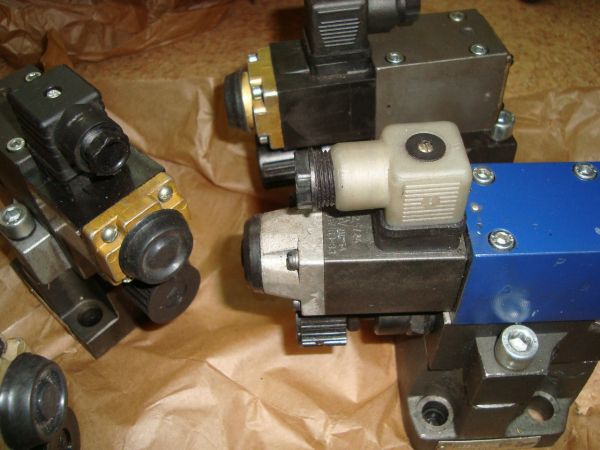

С электромагнитным управлением (цифра 3) - исполнение «С3» оснащено электромагнитом пилота для электрической дистанционной разгрузки. Бывают нормально открытые (при обесточенном электромагните клапан открыт) и нормально закрытые .

С электромагнитным управлением (цифра 4) - исполнение «С4» также оснащено электромагнитом пилота, но с другой схемой работы (нормально нагруженные) .

Области применения гидроклапанов МКПВ
Гидроклапаны предохранительные серии МКПВ широко применяются в различных отраслях промышленности .

Металлорежущие станки - защита гидроприводов подач и главного движения от перегрузок, поддержание давления в гидросистеме .

Кузнечно-прессовое оборудование - в гидроцилиндрах прессов для поддержания давления и защиты от перегрузок, дистанционная разгрузка насосов .

Литейные и литьевые машины - в гидроприводах смыкания и раскрытия форм, в системах выталкивания отливок .

Буровые установки - например, в гидросистеме буровой установки УРБ 2А-2 клапан МКПВ-32/3С2Р2 отвечает за ограничение давления при подъеме/опуске вращателя и на моторе-насосе вращателя .

Строительно-дорожная и мобильная техника - в гидросистемах экскаваторов, погрузчиков, автокранов .

Поисковый запрос: где применяется клапан МКПВ

Как выбрать гидроклапан МКПВ
При выборе гидроклапана серии МКПВ необходимо учитывать несколько ключевых факторов .

Определите требуемый условный проход - отталкивайтесь от расхода жидкости в вашей гидросистеме. При расходе до 80 л/мин подойдет МКПВ 10 (Ду=10 мм). При расходе до 160 л/мин выбирайте МКПВ 20 (Ду=20 мм). Для расходов до 320 л/мин оптимален МКПВ 32 (Ду=32 мм).

Выберите необходимое давление настройки - отталкивайтесь от рабочего давления в гидросистеме. Для систем с давлением до 6,3 МПа - исполнение Р. Для систем с давлением до 10 МПа - Р1. Для систем с давлением до 20 МПа - Р2 (наиболее распространенное). Для систем с давлением до 32 МПа - Р3.

Определите способ монтажа - для монтажа на гидравлическую плиту при создании сложных гидроблоков выбирайте стыковое исполнение (С). Для врезки непосредственно в гидравлическую магистраль выбирайте резьбовое исполнение (Т).

Учитывайте тип управления - для дистанционной гидравлической разгрузки выбирайте исполнение 2 (стандарт для С2Р2). Для электрического управления разгрузкой выбирайте исполнение 3 или 4.

Поисковый запрос: как выбрать предохранительный клапан МКПВ

Условия эксплуатации и обслуживание
Для обеспечения надежной и долговременной работы гидроклапанов МКПВ необходимо соблюдать определенные условия эксплуатации.

Рабочая жидкость - минеральные масла. Возможно использование биологически быстро разлагаемых жидкостей. Кинематическая вязкость - от 10 до 400 мм²/с при рабочих температурах .

Температура - рабочей жидкости от +10 до +70°C. Температура окружающей среды от -40 до +50°C в зависимости от климатического исполнения.

Класс чистоты масла - не грубее 13 по ГОСТ 17216-71. Загрязнения могут привести к заклиниванию золотника и выходу клапана из строя. Качественная фильтрация - обязательное условие долгой работы .

Поисковый запрос: обслуживание гидроклапана МКПВ

Заключение
Гидроклапаны предохранительные серии МКПВ - это надежные и высокопроизводительные устройства для защиты гидравлических систем от перегрузок, поддержания заданного давления и дистанционной разгрузки .

Ключевые преимущества серии МКПВ - широкий модельный ряд с тремя типоразмерами по расходу (80, 160 и 320 л/мин) . Высокое рабочее давление до 32 МПа . Возможность плавной регулировки давления в широком диапазоне (от 0,3 до 35 МПа в зависимости от исполнения) . Непрямое действие обеспечивает стабильность характеристики при колебаниях расхода . Варианты исполнения по способу присоединения (стыковое или резьбовое) и типу управления (гидравлическое или электрическое) .

Рекомендации по выбору - для станков и оборудования средних размеров с расходом до 80 л/мин выбирайте МКПВ 10/3 С2Р2. Для мощных гидросистем прессов с расходом до 160 л/мин - МКПВ 20/3 С2Р2. Для тяжелого оборудования с расходом до 320 л/мин - МКПВ 32/3 С2Р2. Для систем с электрической дистанционной разгрузкой выбирайте исполнение С3 или С4.

При выборе гидроклапана МКПВ важно правильно определить условный проход (по расходу), требуемое давление настройки, способ монтажа и тип управления. Соблюдение правил эксплуатации и требований к чистоте рабочей жидкости гарантирует долгую и бесперебойную работу гидравлической системы вашего оборудования.
