Гидроклапаны предохранительные серий М-КП и МКП: полное руководство по применению
Гидроклапаны предохранительные серий М-КП и МКП - это надежные устройства непрямого действия, которые обеспечивают защиту гидравлических систем от перегрузок, поддержание заданного давления и дистанционную разгрузку . Они широко применяются в гидроприводах металлорежущих станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования .

В этой статье мы подробно разберем устройство, классификацию, технические характеристики и особенности выбора предохранительных клапанов серий М-КП и МКП.

Поисковый запрос: гидроклапан предохранительный МКП технические характеристики

Назначение и выполняемые функции
Предохранительные клапаны серий М-КП и МКП выполняют три основные функции в гидравлических системах промышленного оборудования .

Защита от перегрузок - основная функция клапана. При повышении давления в гидросистеме выше заданного уровня, клапан открывается и сбрасывает излишки рабочей жидкости в бак, предотвращая разрушение насосов, гидрораспределителей и исполнительных механизмов .

Поддержание установленного давления - в режиме переливного клапана аппарат поддерживает постоянное давление в напорной линии путем непрерывного слива рабочей жидкости. Эта функция используется в системах с насосами постоянной производительности.

Дистанционная разгрузка гидросистемы - при подаче управляющего сигнала на линию Х (отверстие дистанционного управления) клапан открывается при низком давлении (около 0,3 МПа), разгружая насос . Это позволяет запускать двигатель под нагрузкой или отключать подачу масла на время пауз в работе.

Поисковый запрос: для чего нужен предохранительный клапан в гидросистеме

Расшифровка маркировки
Понимание условного обозначения гидроклапанов серий М-КП и МКП позволяет быстро определить их тип, основные параметры и конструктивное исполнение.

Структура условного обозначения
Рассмотрим расшифровку маркировки на примере МКП 10-20-2-11 :

МКП (или М-КП, М-ПКП, М-КПЭ, МКПЭ) - тип гидроклапана .

10 - условный проход в миллиметрах (10, 20 или 32 мм) .

20 - номинальное давление в мегапаскалях (10 - 10 МПа, 20 - 20 МПа, 32 - 32 МПа) .

2 - исполнение по способу монтажа: 1 - трубное (резьбовое) присоединение, 2 - стыковое (плиточное) присоединение .

11 - обозначение типа регулировочного устройства и климатического исполнения.

Структура маркировки МКПВ
Для клапанов серии МКПВ (модернизированная версия) структура обозначения более детальная .

МКПВ 10/3 С2Р2 расшифровывается следующим образом:

МКПВ - клапан предохранительный (гидравлический)

10 - условный проход в миллиметрах (10, 20 или 32)

/3 - номинальное давление на входе - 32 МПа

С - присоединение: С - стыкового монтажа, Т - резьбового монтажа, М - модульного монтажа

2 - функционально-конструктивное исполнение: 2 - дистанционное гидравлическое управление разгрузкой, 3 - с электроуправлением (нормально открытый), 4 - с электроуправлением (нормально закрытый)

Р - вид регулировочного устройства: Р - регулировка рукояткой, В - регулировка винтом с защитным колпачком

2 (или Р2) - номинальное давление настройки: Р (без цифры) - 6,3 МПа, Р1 - 10 МПа, Р2 - 20 МПа, Р3 - 32 МПа

Поисковый запрос: расшифровка маркировки гидроклапана МКП

Устройство и принцип работы
Гидроклапаны предохранительные серий М-КП и МКП относятся к аппаратам непрямого действия. Управление основным запорным элементом осуществляется через вспомогательный клапан (пилот), что обеспечивает стабильную характеристику при колебаниях расхода в широких пределах .

Конструкция клапана

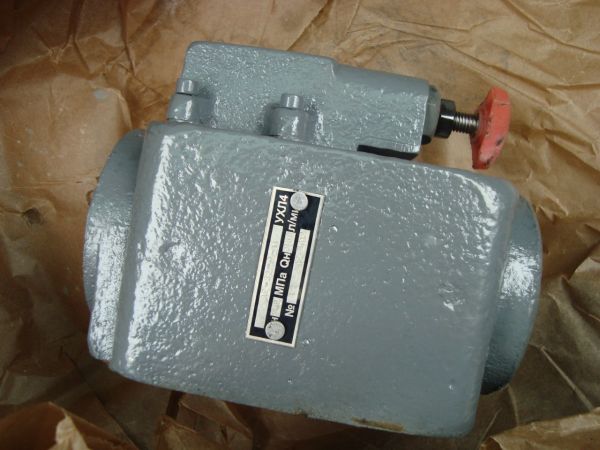

Клапан МКП состоит из следующих основных деталей и узлов :

Корпус - литой чугунный, в котором выполнены основные каналы Р (подвод давления) и Т (слив), а также канал дистанционного управления Х

Основной клапан (золотник) - запорный элемент с пружиной, перекрывающий поток между напорной и сливной линиями, размещенный в гильзе

Вспомогательный клапан (пилот) - клапан непрямого действия с конусным запорным элементом и регулировочной пружиной

Регулировочный винт с рукояткой или защитным колпачком - для изменения степени сжатия пружины пилота, а значит, и давления срабатывания

Малое отверстие (демпферное отверстие) - соединяет напорную линию Р с надклапанной полостью и обеспечивает стабильность работы клапана

Канал управления - соединяет вспомогательный клапан со сливной линией

В исполнении с электроуправлением - дополнительно электромагнитный пилот (например, 1РЕ6), устанавливаемый на вспомогательном клапане

Принцип работы
Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в основном клапане соединено с надклапанной полостью, откуда рабочая жидкость через вспомогательный клапан может поступать в отверстие Т по каналу 7 .

В режиме нормальной работы (давление не превышает настройку):
Вспомогательный клапан закрыт. Давление в напорной линии Р и в надклапанной полости одинаковое, основной клапан прижат пружиной к конусному седлу гильзы, разъединяя отверстия Р и Т .

При достижении давления настройки:
Когда сила от давления рабочей жидкости на конус вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие, вспомогательный клапан и канал проходит в отверстие Т .

Из-за падения давления в малом отверстии давление в надклапанной полости уменьшается, и основной клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости и силу пружины. После этого давление в напорной линии гидравлической системы автоматически поддерживается постоянным в широком диапазоне расходов .

В режиме дистанционной разгрузки:
Если отверстие Х соединить с линией слива, давление в надклапанной полости упадет, и основной клапан под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, соединяя отверстия Р и Т .

В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключенном (нормально открытое исполнение) или включенном (нормально закрытое исполнение) электромагните пилота .

Поисковый запрос: принцип работы предохранительного клапана непрямого действия

Классификация по исполнению
Гидроклапаны серий М-КП и МКП выпускаются в различных вариантах исполнения.

По способу присоединения к гидросистеме
Стыковое (плиточное) исполнение - обозначается цифрой 2 (М-КП...-2) или буквой С (МКПВ...С) . Клапаны стыкового монтажа устанавливаются на гидравлическую плиту, имеющую плоскую стыковую поверхность. Отверстия каналов Р, Т и Х выводятся на стыковую плоскость и уплотняются резиновыми кольцами . Такой способ монтажа удобен при создании сложных гидравлических блоков, обеспечивает компактность и обслуживаемость системы. Масса клапанов: для Ду=10 мм - около 3,45-3,65 кг, для Ду=20 мм - 4,15-4,35 кг, для Ду=32 мм - 5,95-6,15 кг .

Трубное (резьбовое) исполнение - обозначается цифрой 1 (М-КП...-1) или буквой Т (МКПВ...Т) . Клапаны подключаются к гидравлическим линиям через коническую резьбу, расположенную непосредственно в корпусе. Такое исполнение удобно для врезки непосредственно в гидравлическую магистраль. Присоединительные резьбы: для Ду=10 мм - К1/2″, для Ду=20 мм - К3/4″, для Ду=32 мм - К1 1/4″ .

Модульное исполнение - обозначается буквой М в маркировке (например, МКПВ 10/3 М) . Такие клапаны устанавливаются между гидрораспределителем и монтажной плитой, что упрощает сборку гидравлических систем и позволяет предельно сократить число трубопроводов .

По способу управления
С ручным управлением - исполнения «Р» (регулировка рукояткой) или «В» (регулировка винтом с защитным колпачком). Это наиболее распространенные модификации для стандартных гидросистем .

С гидравлическим дистанционным управлением - исполнение с цифрой 2 (С2). Клапан имеет возможность дистанционной разгрузки гидросистемы путем соединения отверстия Х со сливной линией .

С электромагнитным управлением - исполнения с цифрами 3 (нормально открытый) и 4 (нормально закрытый) . Такие клапаны дополнительно комплектуются электромагнитным пилотом (например, 1РЕ6), устанавливаемым на вспомогательном клапане. В нормально открытом исполнении (С3) при обесточенном электромагните клапан разгружает систему. В нормально закрытом исполнении (С4) при обесточенном электромагните клапан работает как обычный предохранительный .

Поисковый запрос: гидроклапан М-КП стыковой монтаж

Модельный ряд и технические характеристики
Серия М-КП включает три основных типоразмера по условному проходу: 10 мм, 20 мм и 32 мм.

Типоразмер Ду=10 мм
Основные параметры :

Условный проход - 10 мм

Номинальный расход - 40-80 л/мин (в зависимости от исполнения)

Диапазон расхода - 3-56 л/мин (для М-КП-12)

Максимальное давление - до 32 МПа

Масса - около 3,0 кг (стыковое исполнение)

Варианты по давлению настройки для М-КП-12 (Dy=10 мм) :

М-КП-12 - настройка 0,3-10 МПа

М-КП-12-01 - настройка 1-20 МПа

М-КП-12-02 - настройка 1,6-32 МПа

Для клапанов МКПВ стыкового монтажа :

МКПВ 10/3С2Р - 6,3 МПа (0,3-0,7 МПа), расход 80 л/мин

МКПВ 10/3С2Р1 - 10 МПа (0,5-12,5 МПа), расход 80 л/мин

МКПВ 10/3С2Р2 - 20 МПа (2,0-25,0 МПа), расход 80 л/мин

МКПВ 10/3С2Р3 - 32 МПа (5,0-35,0 МПа), расход 80 л/мин

Типоразмер Ду=20 мм
Основные параметры :

Условный проход - 20 мм

Номинальный расход - 100-160 л/мин (в зависимости от исполнения)

Диапазон расхода - 5-140 л/мин (для М-КП-20)

Максимальное давление - до 32 МПа

Масса - не более 4,0 кг (трубное исполнение), 4,15-4,35 кг (стыковое)

Варианты по давлению настройки для М-КП-20 (Dy=20 мм) :

М-КП-20 - настройка 0,3-10 МПа

М-КП-20-01 - настройка 1-20 МПа

М-КП-20-02 - настройка 1,6-32 МПа

Для клапанов МКПВ стыкового монтажа :

МКПВ 20/3С2Р - 6,3 МПа, расход 160 л/мин

МКПВ 20/3С2Р1 - 10 МПа, расход 160 л/мин

МКПВ 20/3С2Р2 - 20 МПа, расход 160 л/мин

МКПВ 20/3С2Р3 - 32 МПа, расход 160 л/мин

Типоразмер Ду=32 мм
Основные параметры :

Условный проход - 32 мм

Номинальный расход - 250-320 л/мин (в зависимости от исполнения)

Диапазон расхода - 10-350 л/мин (для М-КП-32)

Максимальное давление - до 32 МПа

Масса - не более 7,0 кг (стыковое исполнение)

Варианты по давлению настройки для М-КП-32 (Dy=32 мм) :

М-КП-32 - настройка 0,3-10 МПа

М-КП-32-01 - настройка 1-20 МПа

М-КП-32-02 - настройка 1,6-32 МПа

Для клапанов МКПВ стыкового монтажа :

МКПВ 32/3С2Р - 6,3 МПа, расход 320 л/мин

МКПВ 32/3С2Р1 - 10 МПа, расход 320 л/мин

МКПВ 32/3С2Р2 - 20 МПа, расход 320 л/мин

МКПВ 32/3С2Р3 - 32 МПа, расход 320 л/мин

Поисковый запрос: технические характеристики клапана МКП 20

Совместимость и аналоги
Гидроклапаны серий М-КП и МКП имеют полную взаимозаменяемость с импортными аналогами, что упрощает их применение при модернизации оборудования .

Соответствие с импортными аналогами :

Y-03-31,5-X-50 (Япония) - соответствует МКПВ 10/3 С2Р3 (стыковой монтаж)

Y-06-31,5-X-50 - соответствует МКПВ 20/3 С2Р3

Y-10-31,5-50 - соответствует МКПВ 32/3 C2Р3

DB20-1-5X - аналог МКПВ 20/3С2Р

DB32-1-5X - аналог МКПВ 32/3С2Р

Также клапаны МКПВ являются аналогами :

Y-03-31,5-50 - МКПВ 10/3 C2Р3

Y-06-31,5-50 - МКПВ 20/3 C2Р3

Y-10-31,5-50 - МКПВ 32/3 C2Р3

Y-03-31,5-X-50 - МКПВ 10/3 С3Р3

Y-06-31,5-X-50 - МКПВ 20/3 С3Р3

Y-10-31,5-X-50 - МКПВ 32/3 С3Р3

Поисковый запрос: аналог клапана М-КП 10-20-2-11

Условия эксплуатации
Для обеспечения надежной и долговременной работы гидроклапанов серий М-КП и МКП необходимо соблюдать определенные условия эксплуатации.

Рабочая жидкость: очищенное минеральное масло, а также возможно использование биологически быстро разлагаемых жидкостей (например, HETG, HEPG, HEES) .

Диапазон вязкости: кинематическая вязкость рабочей жидкости должна составлять от 10 до 400 мм²/с при рабочих температурах .

Температура жидкости: от +10 до +70°C. Температура окружающей среды - от -40 до +50°C в зависимости от климатического исполнения .

Чистота масла: класс чистоты рабочей жидкости должен быть не грубее 14 (рекомендуется 13) по ГОСТ 17216-71 . Загрязнения могут привести к заклиниванию золотника и выходу клапана из строя.

Тонкость фильтрации: рекомендуется использовать масляные фильтры гидросистем, обеспечивающие тонкость фильтрации не менее 25 микрометров .

Поисковый запрос: масло для гидроклапана МКП

Области применения
Гидроклапаны предохранительные серий М-КП и МКП широко применяются в различных отраслях промышленности :

Металлорежущие станки - для защиты гидроприводов подач и главного движения от перегрузок, поддержания давления в гидросистеме.

Кузнечно-прессовое оборудование - в гидроцилиндрах прессов для поддержания давления и защиты от перегрузок, дистанционная разгрузка насосов.

Литейные и литьевые машины - в гидроприводах смыкания и раскрытия форм, в системах выталкивания отливок.

Буровые установки - для ограничения давления при подъеме и опускании вращателя.

Строительно-дорожная и мобильная техника - в гидросистемах экскаваторов, погрузчиков, автокранов.

Как выбрать гидроклапан М-КП или МКП
При выборе предохранительного клапана необходимо учитывать несколько ключевых факторов.

Определите требуемый условный проход. Отталкивайтесь от расхода жидкости в вашей гидросистеме. При расходе до 40-80 л/мин подойдет Ду=10 мм (М-КП-12, МКПВ 10/3). При расходе до 100-160 л/мин выбирайте Ду=20 мм (М-КП-20, МКПВ 20/3). Для расходов до 250-320 л/мин оптимален Ду=32 мм (М-КП-32, МКПВ 32/3).

Выберите необходимое давление настройки. Для систем с давлением до 10 МПа - исполнение без дополнительной маркировки или Р1. Для систем с давлением до 20 МПа - исполнение -01 или Р2 (наиболее распространенное). Для систем с давлением до 32 МПа - исполнение -02 или Р3.

Определите способ монтажа. Для монтажа на гидравлическую плиту при создании сложных гидроблоков выбирайте стыковое исполнение (цифра 2 или буква С). Для врезки непосредственно в гидравлическую магистраль выбирайте резьбовое исполнение (цифра 1 или буква Т). Для компактной установки между гидрораспределителем и плитой выбирайте модульное исполнение (буква М).

Учитывайте тип управления. Для ручной настройки достаточно базового исполнения. Для дистанционной гидравлической разгрузки выбирайте исполнение С2. Для электрического управления разгрузкой выбирайте С3 (нормально открытый) или С4 (нормально закрытый).

Поисковый запрос: как выбрать предохранительный гидроклапан

Заключение
Гидроклапаны предохранительные серий М-КП и МКП - это надежные и высокопроизводительные устройства, обеспечивающие защиту гидравлических систем от перегрузок, поддержание заданного давления и дистанционную разгрузку .

Ключевые преимущества серий:

Широкий модельный ряд с тремя типоразмерами по расходу (до 40-80, 100-160 и 250-320 л/мин)

Высокое рабочее давление до 32 МПа

Возможность плавной регулировки давления в широком диапазоне (от 0,3 до 35 МПа в зависимости от исполнения)

Непрямое действие обеспечивает стабильность характеристики при колебаниях расхода

Варианты исполнения по способу присоединения (стыковое, трубное, модульное) и типу управления (ручное, гидравлическое, электрическое)

Полная взаимозаменяемость с импортными аналогами (Yuken, Rexroth)

Рекомендации по выбору :

Для станков и оборудования средних размеров с расходом до 80 л/мин подходят клапаны Ду=10 мм (М-КП-12, МКПВ 10/3). Для мощных гидросистем прессов с расходом до 160 л/мин - Ду=20 мм (М-КП-20, МКПВ 20/3). Для тяжелого оборудования с расходом до 320 л/мин - Ду=32 мм (М-КП-32, МКПВ 32/3).

Наиболее распространенными являются клапаны с номинальной настройкой 20 МПа (исполнение Р2) . Для систем, требующих частого запуска насоса под нагрузкой или временного отключения подачи масла, рекомендуется выбирать исполнения с дистанционной разгрузкой (С2, С3, С4) .

При выборе гидроклапана важно правильно определить условный проход (по расходу), требуемое давление настройки, способ монтажа и тип управления. Соблюдение правил эксплуатации и требований к чистоте рабочей жидкости гарантирует долгую и бесперебойную работу гидравлической системы вашего оборудования.
