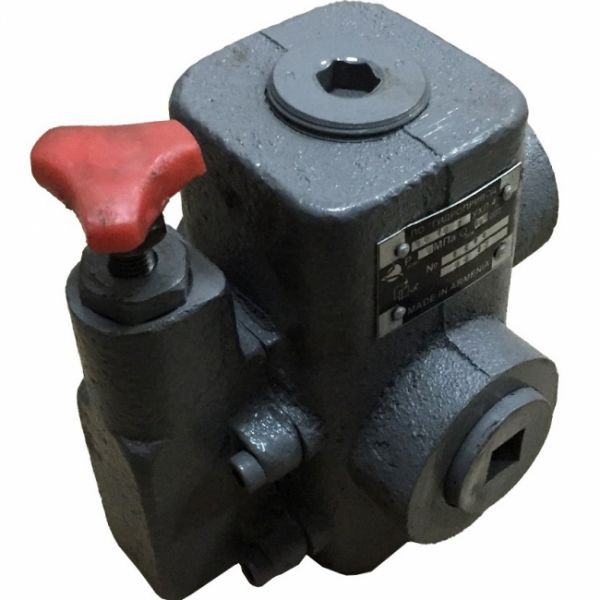

Гидроклапаны предохранительные серий М-ПКП, М-КПЭ, МКПЭ: электрогидравлическое управление давлением
Предохранительные гидроклапаны являются важнейшими элементами любой гидравлической системы. Они защищают оборудование от перегрузок, поддерживают заданное рабочее давление и обеспечивают безопасную эксплуатацию машин. Среди широкого спектра таких устройств особое место занимают клапаны с электромагнитным управлением - серии М-ПКП, М-КПЭ и МКПЭ. Эти аппараты сочетают в себе точность гидравлической регулировки и удобство дистанционного электрического управления .

В этой статье мы подробно разберем особенности конструкции, принцип работы, технические характеристики и области применения предохранительных клапанов данных типов.

Поисковый запрос: гидроклапан предохранительный М-КПЭ технические характеристики

Что такое предохранительный гидроклапан непрямого действия
Прежде чем перейти к рассмотрению модификаций с электромагнитами, важно понять базовый принцип работы предохранительных клапанов, к которым относятся все перечисленные серии.

Все клапаны М-ПКП, М-КПЭ и МКПЭ относятся к аппаратам непрямого действия. Это означает, что основной запорный элемент (золотник) управляется не непосредственно пружиной, а через вспомогательный клапан, называемый пилотом . Такая конструкция обеспечивает высокую стабильность поддерживаемого давления даже при значительных колебаниях расхода рабочей жидкости в гидросистеме.

В отличие от клапанов прямого действия, где давление настройки создается одной пружиной, воздействующей на запорный элемент, в клапанах непрямого действия используется гидравлическое уравновешивание основного золотника. Благодаря этому они способны работать при значительно больших расходах (до сотен литров в минуту) при сохранении компактных размеров и высокой точности регулировки .

Поисковый запрос: клапан непрямого действия устройство и принцип работы

Расшифровка обозначений: М-ПКП, М-КПЭ, МКПЭ
Обозначения гидроклапанов этой группы несут в себе полную информацию об их конструкции, типе управления и основных параметрах. Понимание маркировки позволяет правильно подобрать устройство для конкретной гидросистемы.

Структура условного обозначения
Рассмотрим типовую маркировку на примере М-КПЭ 10-20-1-133:

М - модернизированный (обозначение серии)

КП или КПЭ - тип клапана: предохранительный, с электромагнитным управлением (буква «Э»)

10 - условный проход в миллиметрах (Dy), может быть 10, 20 или 32 мм

20 - номинальное давление в мегапаскалях (10, 20 или 32 МПа)

1 - исполнение по способу монтажа: 1 - трубное (резьбовое), 2 - стыковое (плиточное), 3 - фланцевое

133 - код напряжения питания электромагнита и климатического исполнения

Отличия между сериями
М-ПКП - это гидроклапан предохранительный с пилотным управлением, без встроенного электромагнита. Он имеет отверстие для дистанционного управления (Х), при соединении которого со сливом происходит разгрузка гидросистемы. По сути, это базовая версия клапана, к которой при необходимости может быть добавлен электромагнитный распределитель .

М-КПЭ - это модификация М-КП, в конструкцию которой встроен электромагнитный пилот. Буква «Э» в обозначении как раз и указывает на наличие электромагнитного управления . В отличие от ручной настройки, такие клапаны позволяют дистанционно разгружать гидросистему при подаче напряжения на электромагнит.

МКПЭ - это часто болгарское исполнение клапанов М-КПЭ, полностью аналогичное по конструкции и характеристикам. Они производятся в Болгарии и также широко представлены на рынке .

Поисковый запрос: расшифровка маркировки гидроклапана М-КПЭ

Устройство и принцип работы
Конструкция предохранительных клапанов серий М-ПКП, М-КПЭ и МКПЭ базируется на общей схеме, дополненной электромагнитным управлением .

Основные элементы конструкции
Гидроклапан М-КПЭ состоит из следующих основных деталей и узлов :

Корпус основной - литой чугунный, в котором выполнены основные каналы: Р (подвод рабочей жидкости под давлением) и Т (слив в бак). В корпусе размещен основной золотник с пружиной и седлом

Основной клапан (золотник) - запорный элемент, перекрывающий поток между напорной Р и сливной Т линиями. Он гидравлически уравновешен и имеет демпферное отверстие для стабилизации

Корпус вспомогательного клапана (пилот) - закреплен на основном корпусе. В нем размещены клапан управления с конусным запорным элементом и регулировочная пружина

Регулировочный винт с контргайкой - служит для настройки давления срабатывания клапана. Изменяя степень сжатия пружины, задается необходимое рабочее давление в гидросистеме

Электромагнитный распределитель (пилот) - установлен на корпусе вспомогательного клапана и служит для дистанционной разгрузки гидросистемы

Отверстие Х - канал дистанционного управления (присутствует у всех клапанов). При соединении его со сливом происходит разгрузка системы, и давление падает до минимального

Принцип работы в режиме поддержания давления
Рассмотрим работу гидроклапана М-КПЭ в нормальном режиме, когда электромагнит не включен .

Рабочая жидкость из напорной линии поступает в полость Р основного корпуса. Через демпферное отверстие в золотнике жидкость проходит в надклапанную полость, а затем - под конус вспомогательного клапана (пилота). Вспомогательный клапан настроен на определенное давление с помощью регулировочного винта.

Пока давление в системе не превышает настройки, вспомогательный клапан закрыт. Давление в надклапанной полости равно давлению на входе Р, и основной золотник под действием пружины прижат к седлу, разъединяя полости Р и Т. Система работает без слива.

При превышении давлением настройки, сила давления на конус вспомогательного клапана преодолевает усилие его пружины, и клапан открывается. Жидкость через вспомогательный клапан и каналы в корпусе поступает в сливную линию Т. Из-за падения давления на демпферном отверстии давление в надклапанной полости основного золотника снижается. Основной золотник под действием давления в полости Р поднимается вверх, соединяя напорную и сливную линии. Перемещение золотника происходит до тех пор, пока не установится равновесие, после чего давление на входе автоматически поддерживается постоянным - ровно на уровне настройки, вне зависимости от колебаний расхода .

Режим дистанционной разгрузки
Главная особенность клапанов М-КПЭ и МКПЭ - возможность дистанционной разгрузки гидросистемы с помощью электромагнита .

При подаче напряжения на электромагнит, золотник электромагнитного распределителя перемещается, соединяя надклапанную полость основного золотника (через каналы управления) со сливной линией Т. Давление в надклапанной полости падает практически до нуля, и основной золотник под действием давления в полости Р поднимается, открывая слив. Напорная линия соединяется со сливом, и давление в гидросистеме падает до минимального значения (обычно около 0,3 МПа). Это позволяет разгрузить насос при остановке исполнительных механизмов, экономя электроэнергию и продлевая срок службы гидроаппаратуры .

В некоторых исполнениях клапанов разгрузка происходит при выключении электромагнита - это нормально открытое исполнение (С3). В других, более распространенных, - при включении электромагнита (нормально закрытое исполнение, С4). При заказе всегда следует уточнять этот момент .

Поисковый запрос: устройство клапана М-КПЭ с электромагнитом

Модельный ряд и технические характеристики
Гидроклапаны М-ПКП, М-КПЭ и МКПЭ выпускаются в нескольких типоразмерах, различающихся условным проходом, пропускной способностью и номинальным давлением .

Типоразмерный ряд по условному проходу
Условный проход 10 мм (Dy=10):
Это младший типоразмер, предназначенный для гидросистем с небольшими расходами. Номинальный расход составляет 40 л/мин, максимальный - 56 л/мин, минимальный - 3 л/мин. Масса клапана с электромагнитом (стыковое или резьбовое исполнение) - 5,3 кг, без электромагнита - 3,8 кг. Присоединение может быть резьбовым (К1/2″) или стыковым (плиточным) .

Условный проход 20 мм (Dy=20):
Средний типоразмер, наиболее распространенный в промышленности. Номинальный расход составляет 100 л/мин, максимальный - 140 л/мин, минимальный - 5 л/мин. Масса клапана с электромагнитом - 8,3 кг, без электромагнита - 6,8 кг. Присоединение - К3/4″ для резьбового исполнения .

Условный проход 32 мм (Dy=32):
Старший типоразмер для мощных гидросистем. Номинальный расход составляет 250 л/мин, максимальный - 350 л/мин, минимальный - 10 л/мин. Масса клапана с электромагнитом - 13 кг, без электромагнита - 11,8 кг .

Крупногабаритное исполнение (Dy=40, 50 мм):
Для тяжелого промышленного оборудования выпускаются клапаны с условным проходом 40 и 50 мм. Расход составляет до 630 л/мин (Dy=40) и до 880 л/мин (Dy=50) .

Диапазоны настройки давления
Гидроклапаны выпускаются с тремя основными диапазонами настройки давления, что позволяет подобрать устройство под конкретные требования гидросистемы :

Исполнение на 10 МПа - диапазон настройки 0,3-12,5 МПа. Используется в системах низкого и среднего давления. Установленный ресурс в режиме перелива - 3400 часов .

Исполнение на 20 МПа - диапазон настройки 1-25 МПа. Наиболее распространенное исполнение для промышленного оборудования. Установленный ресурс - 2400 часов .

Исполнение на 32 МПа - диапазон настройки 2-40 МПа. Для тяжелых условий эксплуатации и высоких давлений. Установленный ресурс - 2000 часов .

Напряжение питания электромагнитов
Клапаны М-КПЭ и МКПЭ комплектуются электромагнитами на различные напряжения :

Постоянный ток (24 В, 110 В)

Переменный ток (110 В, 220 В)

При заказе обязательно следует указывать требуемое напряжение питания, так как катушки электромагнитов не взаимозаменяемы. Клапаны с постоянным током (особенно на 24В) считаются более безопасными и стабильными, так как не сгорают при заклинивании золотника, в отличие от катушек переменного тока .

Поисковый запрос: технические характеристики клапана М-КПЭ 10-20-1-133

Варианты исполнения по способу монтажа
Гидроклапаны предохранительные серий М-КП, М-ПКП, М-КПЭ выпускаются в трех вариантах по способу присоединения к гидросистеме, что обеспечивает гибкость при проектировании гидравлических систем .

Резьбовое (трубное) исполнение (цифра 1)
Клапаны резьбового исполнения подключаются непосредственно в гидравлическую магистраль через коническую резьбу, расположенную на корпусе. Это наиболее простой и распространенный способ монтажа, не требующий дополнительных гидравлических плит. Резьбовые клапаны удобны для врезки в линии и для замены устаревшего оборудования без переделки обвязки .

Стыковое (плиточное) исполнение (цифра 2)
Клапаны стыкового исполнения устанавливаются на специальную гидравлическую плиту с плоской стыковой поверхностью. Каналы Р, Т и Х выводятся на эту поверхность и уплотняются резиновыми кольцами. Такой способ монтажа применяется при создании сложных гидравлических блоков, где несколько аппаратов устанавливаются на одну плиту, что делает систему более компактной и обслуживаемой .

Фланцевое исполнение (цифра 3)
Для мощных гидросистем с большими расходами (Dy 40-50 мм и более) выпускаются клапаны с фланцевым присоединением. Фланцевое соединение обеспечивает высокую надежность и герметичность при работе с высокими давлениями и расходами. Клапаны с Dy 50 мм имеют расход до 880 л/мин и массу около 36,5 кг .

Поисковый запрос: стыковой монтаж гидроклапана М-КПЭ

Области применения
Гидроклапаны предохранительные серий М-ПКП, М-КПЭ и МКПЭ благодаря своей надежности, точности и удобству управления нашли широкое применение в различных отраслях промышленности .

Металлорежущие станки - для защиты гидроприводов подач и главного движения от перегрузок, поддержания постоянного давления в гидросистеме, дистанционной разгрузки насосов при остановках .

Кузнечно-прессовое оборудование - в гидроцилиндрах прессов для поддержания давления при выдержке под нагрузкой, защиты от перегрузок, разгрузки насосов в паузах между рабочими ходами.

Литейные и литьевые машины - в гидроприводах смыкания и раскрытия литейных форм, в системах выталкивания отливок, где требуется точное поддержание давления .

Буровые установки - для ограничения давления при подъеме и опускании вращателя.

Строительно-дорожная и мобильная техника - в гидросистемах экскаваторов, погрузчиков, автокранов, где требуется защита от перегрузок и возможность дистанционного управления .

Промышленные гидравлические системы - в любых гидроприводах, где требуется автоматическое поддержание давления и дистанционная разгрузка насосов.

Поисковый запрос: область применения клапана М-КПЭ

Преимущества клапанов с электромагнитным управлением
По сравнению с обычными предохранительными клапанами (без электромагнитов) версии М-КПЭ и МКПЭ имеют ряд существенных преимуществ .

Дистанционное управление - оператор может разгрузить гидросистему или восстановить давление, не подходя к гидростанции, просто подав или сняв напряжение с электромагнита. Это особенно важно в автоматизированных линиях и при дистанционном управлении оборудованием .

Экономия электроэнергии - разгрузка насоса при остановке исполнительных механизмов позволяет значительно снизить энергопотребление. Насос работает без нагрузки, не расходуя энергию на поддержание давления в закрытой системе.

Снижение тепловыделения - в режиме разгрузки рабочая жидкость не дросселируется через клапан, что снижает нагрев масла и уменьшает нагрузку на систему охлаждения.

Автоматизация - электромагнитное управление легко интегрируется в системы промышленной автоматизации (PLC, CNC). Клапан может управляться от контроллера по заданной программе .

Безопасность - при аварийной остановке оборудования или отключении питания электромагнит (в нормально закрытом исполнении) автоматически снимает давление с гидросистемы, что обеспечивает безопасность персонала.

Поисковый запрос: преимущества электромагнитного клапана М-КПЭ

Условия эксплуатации и требования к рабочей жидкости
Для обеспечения надежной и долговременной работы гидроклапанов М-КПЭ и МКПЭ необходимо соблюдать определенные условия эксплуатации.

Рабочая жидкость - применяются минеральные масла. Возможно использование биологически быстро разлагаемых жидкостей (HETG, HEPG, HEES) при соответствующем исполнении уплотнений. Допустимая вязкость рабочей жидкости - от 10 до 400 мм²/с .

Температура рабочей жидкости - от +10°С до +70°С. Более низкие температуры могут привести к загустению масла и замедлению реакции клапана .

Температура окружающей среды - от 0°С до +50°С для стандартного исполнения. Для более низких температур существуют специальные климатические исполнения .

Чистота масла - класс чистоты рабочей жидкости должен быть не грубее 13 по ГОСТ 17216-71. Золотниковые пары имеют очень малые зазоры и критичны к загрязнениям. Рекомендуется устанавливать фильтры с номинальной тонкостью фильтрации 25 мкм .

Рекомендуемые масла - ИГП-30 и ИГП-40 по ТУ38.101413-78, ВНИИ НП-403 по ГОСТ 16728-78 .

Поисковый запрос: требования к маслу для гидроклапана М-КПЭ

Как выбрать гидроклапан М-ПКП, М-КПЭ или МКПЭ
При выборе предохранительного клапана с электромагнитным управлением необходимо учитывать несколько ключевых факторов.

Определите требуемый условный проход (расход). Для систем с расходом до 56 л/мин подойдет Dy=10 мм. Для систем с расходом до 140 л/мин выбирайте Dy=20 мм. Для мощных гидросистем с расходом до 350 л/мин - Dy=32 мм. Для очень мощных систем с расходом до 630-880 л/мин - Dy=40-50 мм .

Выберите необходимое давление настройки. Для систем с рабочим давлением до 10 МПа достаточно исполнения на 10 МПа. Для большинства промышленных гидросистем с давлением до 20 МПа выбирайте исполнение на 20 МПа. Для тяжелых условий с давлением до 32 МПа - исполнение на 32 МПа .

Определите способ монтажа. Для врезки непосредственно в гидравлическую магистраль выбирайте резьбовое исполнение (цифра 1). Для монтажа на гидравлическую плиту при создании сложных гидроблоков выбирайте стыковое исполнение (цифра 2). Для крупных гидросистем с высокими расходами - фланцевое исполнение .

Уточните необходимое напряжение питания электромагнита. Наиболее распространены 24 В постоянного тока (безопасное низкое напряжение) и 220 В переменного тока (питание от стандартной сети). Постоянный ток обеспечивает более стабильную работу при заклинивании золотника .

Соблюдайте требования к рабочей жидкости - используйте минеральное масло рекомендованной вязкости, обеспечьте фильтрацию не грубее 25 мкм и поддерживайте класс чистоты масла не хуже 13 .

Поисковый запрос: как выбрать гидроклапан М-КПЭ

Заключение
Гидроклапаны предохранительные серий М-ПКП, М-КПЭ и МКПЭ - это надежные и высокотехнологичные устройства для защиты гидравлических систем от перегрузок, поддержания заданного давления и дистанционной разгрузки.

Ключевые преимущества серий - электромагнитное управление позволяет дистанционно разгружать гидросистему, что особенно удобно в автоматизированных линиях. Широкий модельный ряд (три типоразмера по расходу, три диапазона настройки по давлению, три способа монтажа) позволяет подобрать оптимальный клапан для любой гидросистемы - от небольших станков до мощных прессов . Непрямое действие обеспечивает стабильность характеристики при колебаниях расхода и высокую точность поддержания давления. Клапаны могут комплектоваться электромагнитами на разные напряжения (постоянный и переменный ток) .

Рекомендации по выбору - для станков и оборудования средних размеров с расходом до 56 л/мин подходят клапаны Dy=10 мм (М-КПЭ 10). Для мощных гидросистем прессов с расходом до 140 л/мин - Dy=20 мм (М-КПЭ 20). Для тяжелого оборудования с расходом до 350 л/мин - Dy=32 мм (М-КПЭ 32). Для систем с рабочим давлением до 20 МПа выбирайте исполнение на 20 МПа - это наиболее распространенный вариант .

При выборе гидроклапана важно правильно определить условный проход (по расходу в системе), требуемое давление настройки, способ монтажа и напряжение питания электромагнита. Соблюдение правил эксплуатации и требований к чистоте рабочей жидкости (фильтрация 25 мкм, класс чистоты 13) гарантирует долгую и бесперебойную работу гидравлической системы вашего оборудования .
